УСТРОЙСТВО ПОЛОВ
конструкция пола, выбранная с учётом требований к прочности и условий использования, обеспечивает долговечность и комфорт в эксплуатации. знание особенностей устройства слоёв пола позволяет найти подходящее решение для любого типа помещения и основания.

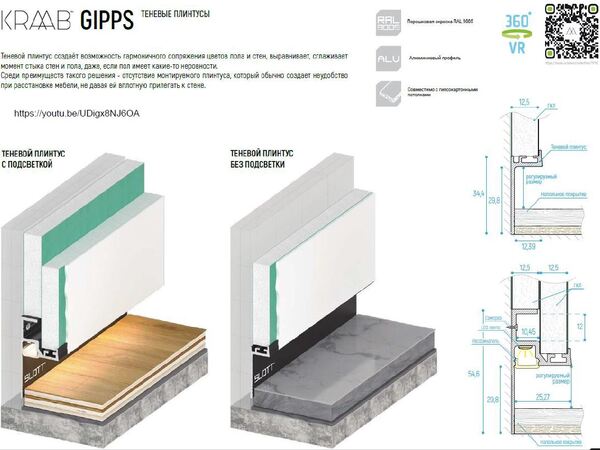

СОДЕРЖАНИЕ; - структура, состав пола, «пироги» полов в зависимости от основания и назначения - виды стяжек, правила устройства - теплые полы виды, особенности монтажа - покрытия: каменные, керамогранитрые, керамическая плитка, деревянные, ламинат, линолеум, ковролин - наливные полы - стыки напольных покрытий разного типа, - плинтуса, порожки Нормативные ссылки: МДС 31-1.98. Рекомендации по проектированию полов СНиП 2.03.13-88 Полы СП 29.13330.2011 Полы СНиП 3.04.0187 Изоляционные и отделочные покрытия
- ПОЛЫ ПО СТЯЖКАМ (МОНОЛИТНЫМ И СБОРНЫМ) - ПОЛЫ ПО ЛАГАМ (РЕГУЛИРУЕМЫЕ)
Покрытия полов подразделяются на полы из:
ШТУЧНЫХ МАТЕРИАЛОВ: - Каменные/металлические/чугунные - Керамогранит/Плитка/мозаика Дерево: - Массивная паркетная доска - Инженерная доска/Паркетная доска — Паркет модульный/штучный/художественный — Пробка Ламинат - Линолеум/мармолиум/кварцвинил /винил и тд - Ковровое покрытие
СПЛОШНЫЕ: - бетонные, асфальтовые/ полимерные/тераццо
НАИМЕНОВАНИЕ ПОЛА УСТАНАВЛИВАЮТ ПО НАЗВАНИЮ ПОКРЫТИЯ.
основные термины и определения
- Покрытие — верхний слой пола, непосредственно подвергающийся эксплуатационным воздействиям. - Прослойка — промежуточный слой пола, связывающий покрытие с нижележащим слоем пола или служащий для покрытия упругой постелью. - Гидроизоляционный слой — слой, препятствующий прониканию через пол сточных вод и других жидкостей, а также прониканию в пол грунтовых вод. - Стяжка (основание под покрытие) — слой пола, служащий для выравнивания поверхности нижележащего слоя пола или перекрытия, придания покрытию пола заданного уклона, укрытия различных трубопроводов, распределения нагрузок по нежестким нижележащим слоям пола на перекрытии. - Подстилающий слой — слой пола, распределяющий нагрузки на грунт. - Теплоизоляционный слой — элемент пола, уменьшающий общую теплопроводность пола. - Звукоизоляционный слой — элемент пола, повышающий звукоизолирующую способность пола. - Грунтовое основание — слой грунта, по которому устраивается подстилающий слой или опоры под лаги. - Деформационный шов — разрыв в подстилающем слое, стяжке или покрытии, обеспечивающий относительное смещение их разрозненных участков. - Пароизоляционный слой — элемент пола, расположенный под слоем теплозвукоизоляции или стяжкой, препятствующий прониканию в них водяных паров из ниже расположенного помещения через перекрытие.
Экологичность пола — свойство всех элементов конструкции пола не выделять при эксплуатации вредных веществ и соответствовать стандартам экологии.

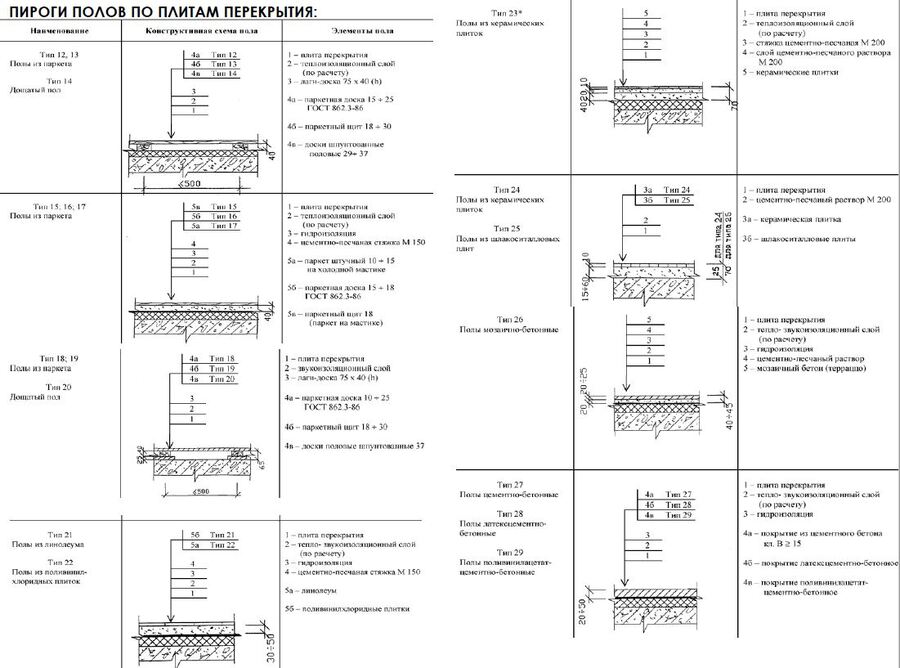

базовые пироги полов

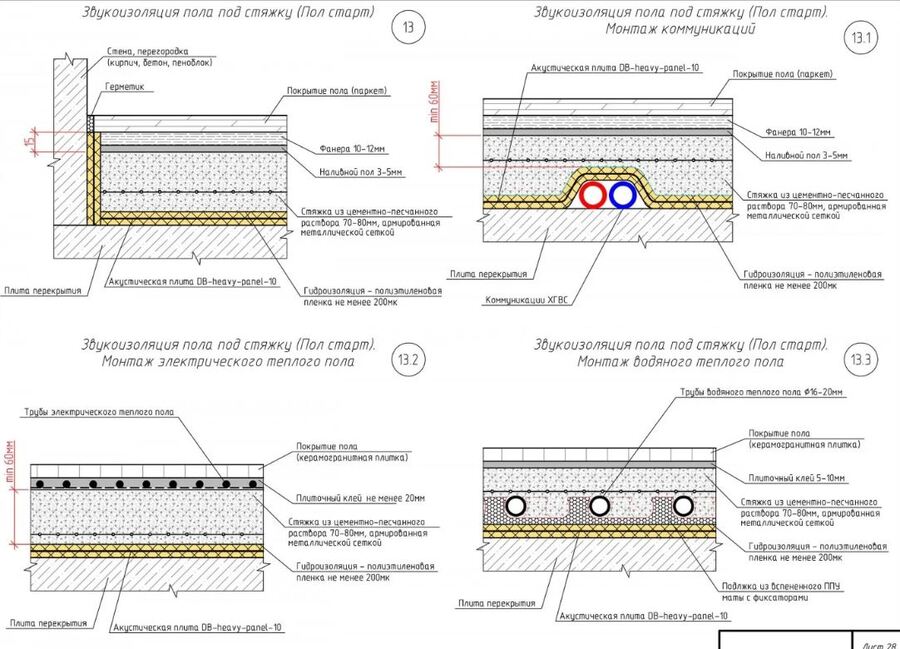

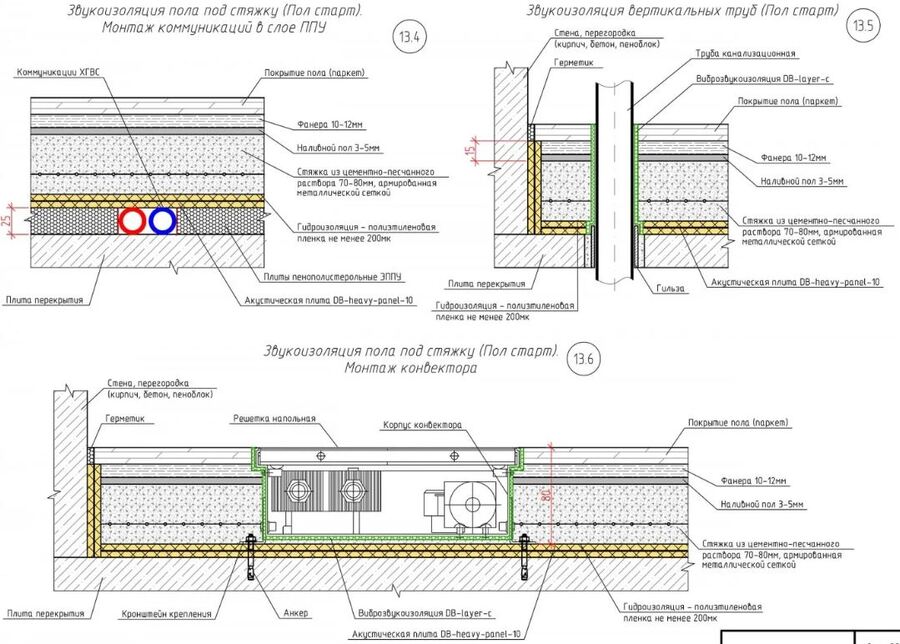

звукоизоляция пола
термозвукоизол
шумопласт

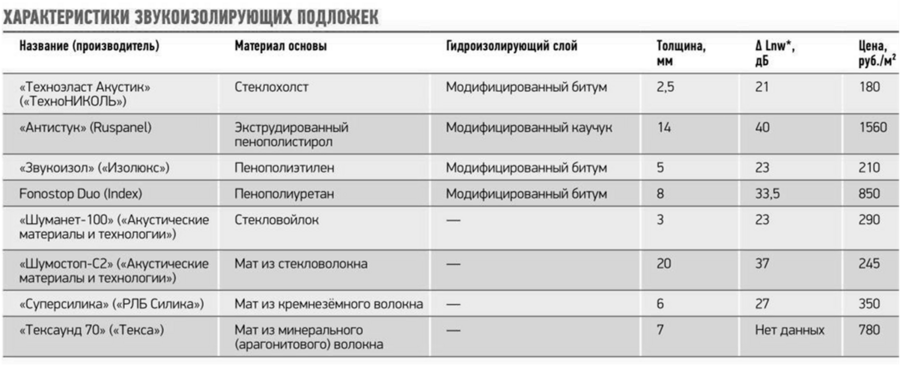

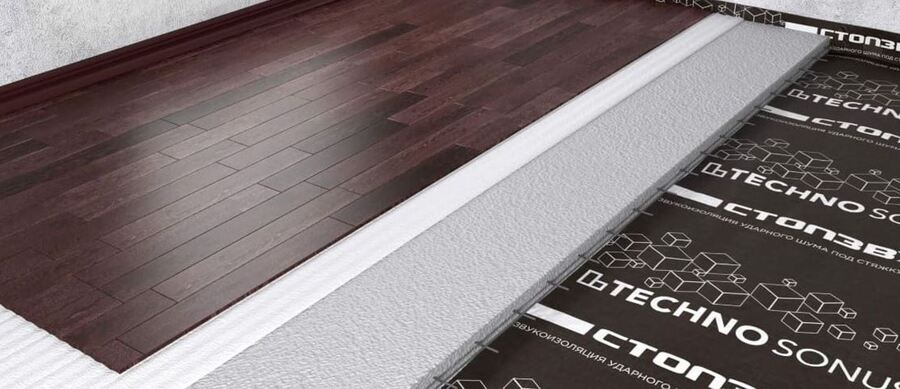

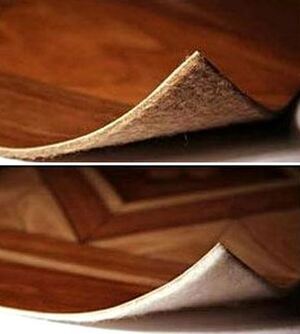

звукоизолирующие подложки

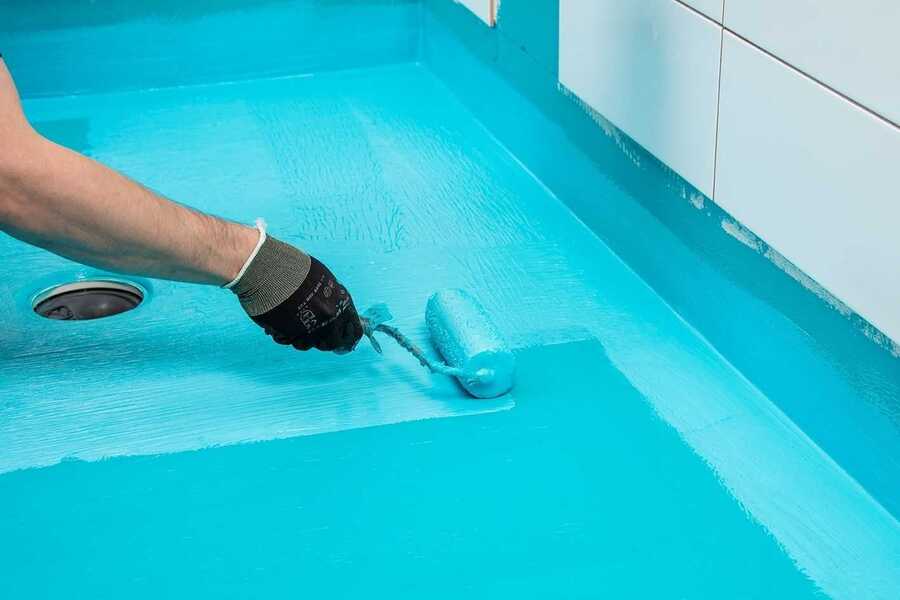

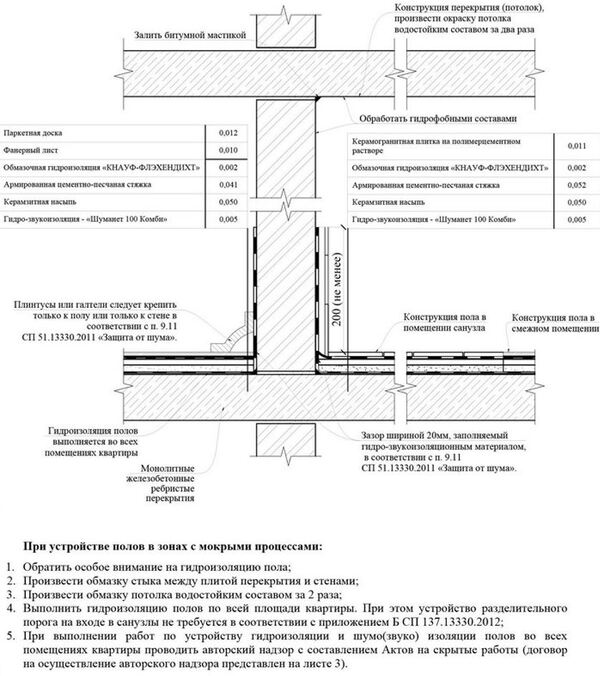

обмазочная гидроизоляция
ОБМАЗОЧНАЯ ГИДРОИЗОЛЯЦИЯ: . Обмазочная гидроизоляция стяжки пола — это битумные, битумно-каучуковые мастики или полимерные композиции. Применяются без разогрева. До проведения работ вся поверхность обрабатывается при помощи праймера.

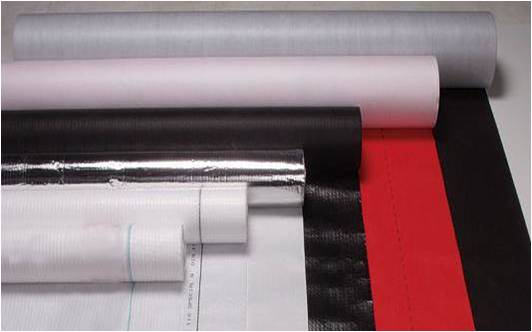

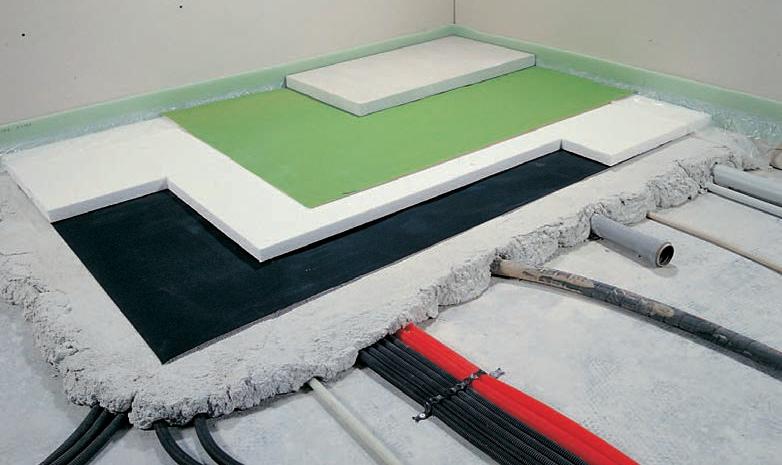

РУЛОННАЯ ГИДРО- ШУМО- ИЗОЛЯЦИЯ:
Гидро-звукоизоляция — материал двойного назначения, позволяющий решить одновременно две задачи: обеспечить гидроизоляцию пола «плавающего» типа и повысить звукоизоляцию пола. Снижение шума при применении гидро- звукоизоляции и соблюдении правил монтажа составляет до 50%.
Подложка звукоизоляционная представляет собой многослойную стекловолоконную ткань с нанесенным на одну из его поверхностей слоем битумополимера. Индекс снижения ударного шума 24 дБ.

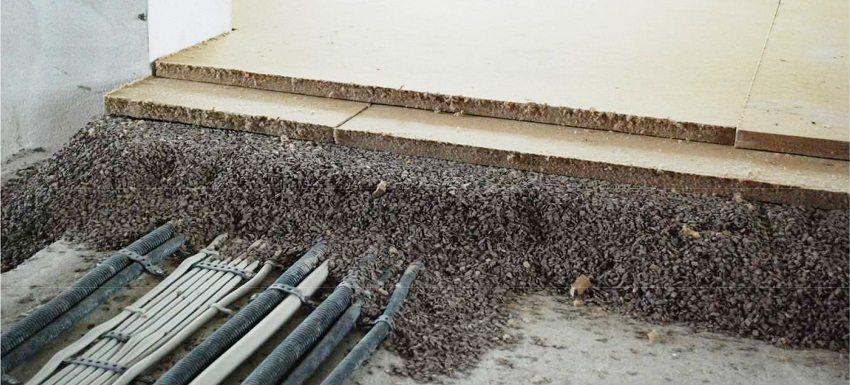

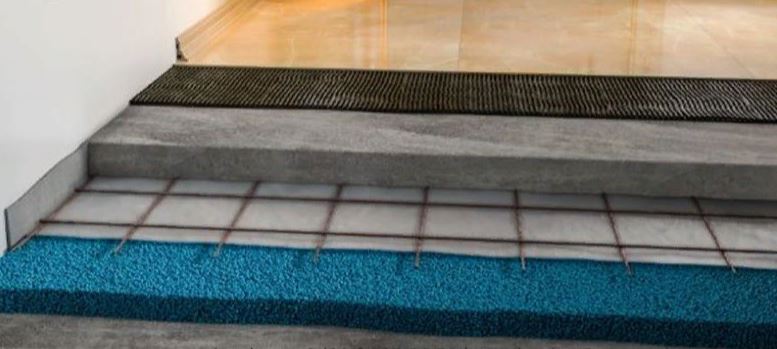

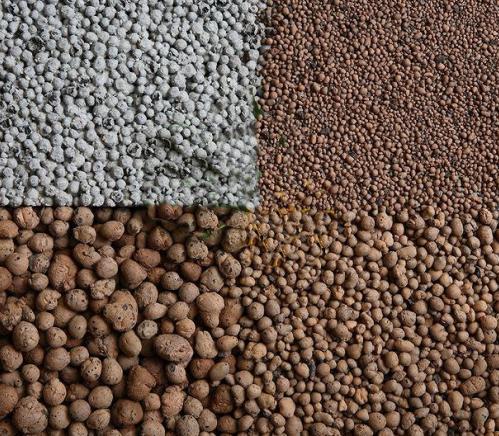

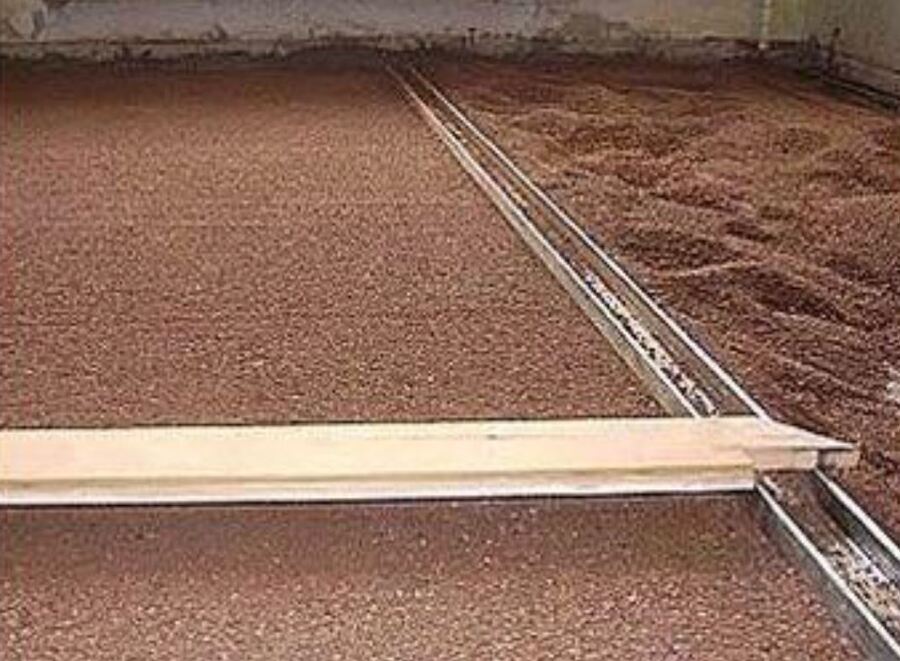

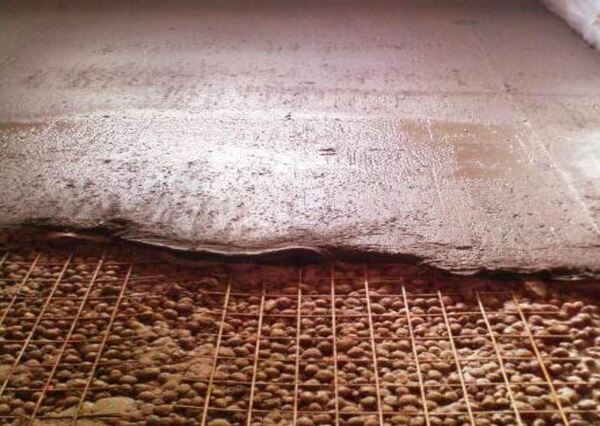

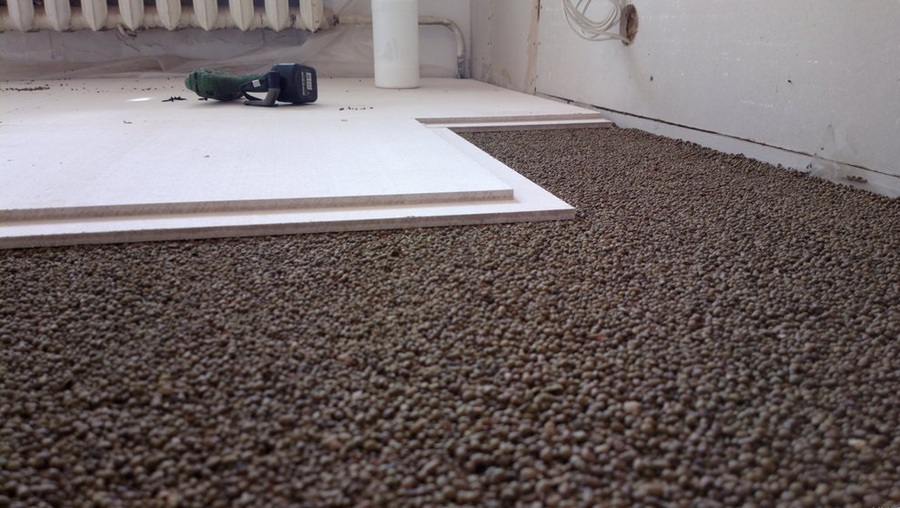

керамзито-гравийная выравнивающая подсыпка

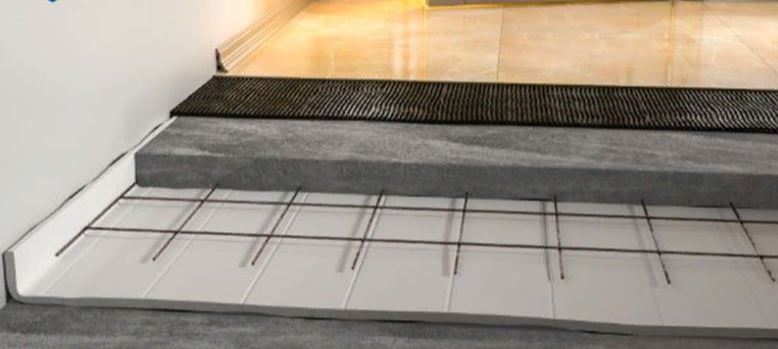

КЛАССИФИКАЦИЯ СТЯЖЕК
По типу конструкции:
- Монолитные однослойные. Один выравнивающий слой цементно-песчаной смеси или цементного раствора. Лёгкий в монтаже вариант для грубого выравнивания основания. - Монолитные многослойные. несколько слоёв, сцепленных между собой, которые более равномерно распределяют нагрузку. Но монтировать их дольше, так как каждому слою нужно время, чтобы набрать проектную прочность. - Сборные. Состоят из элементов (например, листы ДСП или ЦСП, фанеры, ГВЛ), которые укладываются без использования влажных процессов и подготовлены для сцепки между собой. Подходят для случаев, когда требуется быстрая установка без длительного высыхания. Выдерживают меньшие нагрузки, чувствительны к затоплению, но обладают лучшими тепло- и звукоизоляционными показателями, слабо нагружают перекрытия.
По способу сцепления

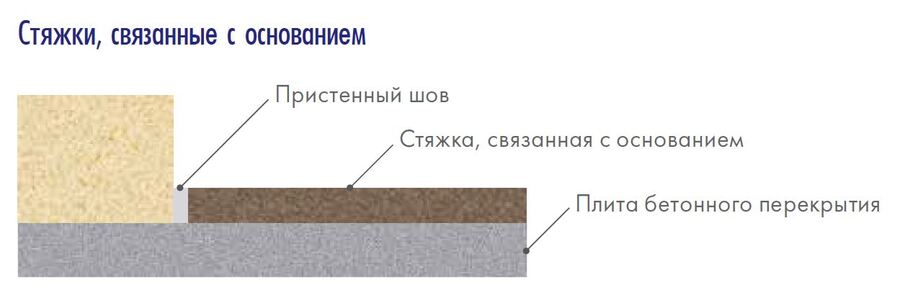

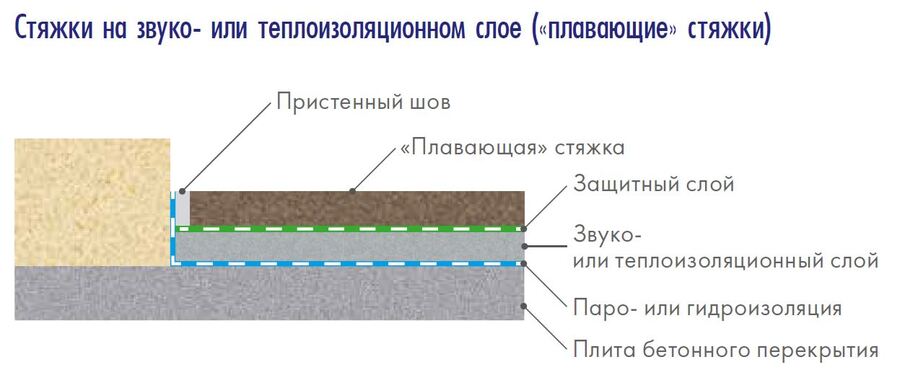

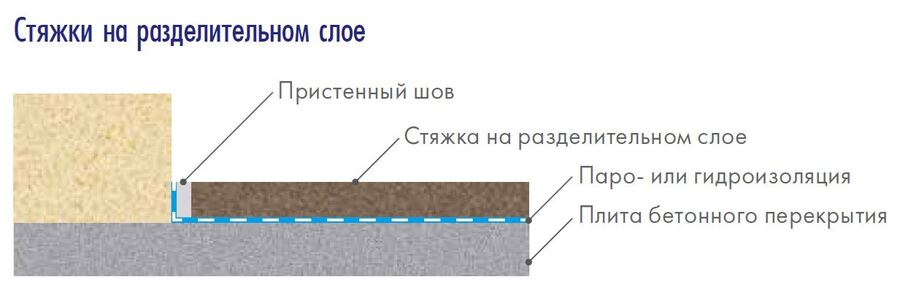

- Связанные. Они плотно сцепляются с основанием и не имеют разделительных слоёв. Выдерживают серьёзные нагрузки, но могут усаживаться неравномерно, вызывая появление трещин. Минимальная толщина — 20 мм, оптимальная — 40 мм. - Стяжки на разделительном слое. Применяют при необходимости избежать сцепления стяжки с основанием. В качестве разделителя используют, например, гидроизоляционный слой, который будет защищать от проникновения влаги, что может быть полезно в отдельных случаях. Минимальная толщина — 30 мм, оптимальная — 50 мм. - «Плавающие». Метод укладки стяжек без фиксированной привязки к основанию или другим конструктивным элементам дома. Часто применяются в жилых помещениях с целью улучшения тепло- и звукоизоляции. Минимальная толщина монолитной выравнивающей стяжки — 50 мм с армированием, сборные обычно монтируют в два слоя с разбежкой для жесткости.
По технологии укладки:
- Мокрая. Наиболее распространённый вариант из цементно-песчаного раствора или бетона. Основные достоинства — доступность материалов, высокая прочность. Недостатки — долгий процесс высыхания, большой вес, растрескивание при ошибках в укладке. - Полусухая. В отличие от мокрой, содержит меньше воды в растворе. Это ускоряет процесс высыхания, уменьшает риск появления трещин. Обладает меньшим весом, поэтому подходит зданиям с ограничением на нагрузки на перекрытия. Но её сложно выравнивать, а для нанесения и выравнивания лучше использовать специальную технику. Минимальная толщина — 40 мм, более тонкий выравнивающий слой может потрескаться. - Сухая. В этом виде не используют воду: слой керамзита или другого насыпного материала закрывают фанерой или гипсоволокном. Также можно использовать плитные утеплители или уложить листовые материалы по лагам. Преимущества — быстрый монтаж, отсутствие усадки, возможность чистовой отделки сразу после окончания монтажа. Не подходит для помещений с повышенной влажностью, даже в сухих комнатах нужна гидро- и пароизоляция. - Самовыравнивающаяся. Этот вариант используют для устранения небольших перепадов высот (до 20 мм). Жидкий состав самостоятельно растекается по основанию, создавая слой без необходимости дополнительного выравнивания. Обычно применяется под финишную отделку — плитку или ламинат.
Минимальная и максимальная толщина стяжки
- Цементная. Минимальная толщина — 30 мм в жилых комнатах на ровном прочном основании. Для промышленных помещений, где нагрузка на пол выше, рекомендуют толщину от 50 мм и выше. - Бетонная. Минимальная толщина — 30 мм. Если предусмотрены существенные нагрузки или армирование, толщину нужно увеличить до 50–70 мм. - Полусухая. Минимальный показатель — 40 мм. При меньшем значении существует риск растрескивания. - Сухая. Толщина зависит от нагрузки на пол и листового материала, которым зашивают пол. Такую стяжку обычно делают в два слоя, чтобы обеспечить необходимую жесткость конструкции. - Плавающая. Минимально возможный выравнивающий слой монолитной армированной стяжки — 50 мм, сборную обычно укладывают в два слоя. Стяжку укладывают на звуко- или теплоизоляцию, поэтому нужно лучше распределять нагрузку. - Связанная. Минимум — 20–30 мм. Толщина зависит от ожидаемых нагрузок и качества основания. - Стяжка на разделительном слое. Минимальный показатель — 30 мм. На максимальную толщину влияют перепады высоты основания, необходимость прокладки коммуникаций, а также планируемая нагрузка:
При стандартных условиях строительства толщина может достигать 100 мм. Это актуально, если ожидаются серьёзные механические нагрузки или требуется компенсировать значительные перепады высоты основания. В промышленных или складских помещениях, где предполагаются высокие механические нагрузки, толщина может достигать 150 мм. Такие полы часто армируются металлической сеткой или фиброволокном. При монтаже тёплых полов слой может меняться от 50 до 100 мм в зависимости от типа системы — электрическая или водяная. Необходимо брать в расчёт теплопроводные свойства выравнивающей стяжки, а также элементы армирования при их наличии. Армирование — важный фактор, влияющий на толщину конструкции. Сетка из металла или фиброволокно увеличивают прочность, уменьшают вероятность возникновения трещин после усадки. Армированные стяжки рекомендуют для «плавающих» конструкций или при ожидаемой высокой нагрузке. Во втором случае для армирования используют сетку из стальной арматуры диаметром 5 мм с размером ячейки 100 мм. Минимальная толщина армированной стяжки — 50 мм, сборные конструкции применять нельзя.
При выборе стяжки необходимо учитывать несколько факторов:
- Тип помещения. Для жилых комнат лучше монтировать стяжки, которые повышают тепло- и звукоизоляционные характеристики, например плавающие конструкции. В промышленных помещения с предполагаемыми высокими нагрузками предпочтение стоит отдать монолитным или связанным стяжкам с армированием. - Наличие коммуникаций. Для того чтобы скрыть трубы или проводку, лучше всего подойдут многослойные или сборные варианты. - Скорость монтажа. Сборные стяжки можно уложить оперативно и без «мокрых» процессов, что также ускоряет и упрощает работу. Однако эти покрытия требуют достаточно ровного основания. Финишная отделка. Плитке, паркету или ламинату нужна ровная устойчивая поверхность, которую могут обеспечить любые типы выравнивающих стяжек, но важно учитывать их особенности, ориентируясь на планируемую нагрузку.

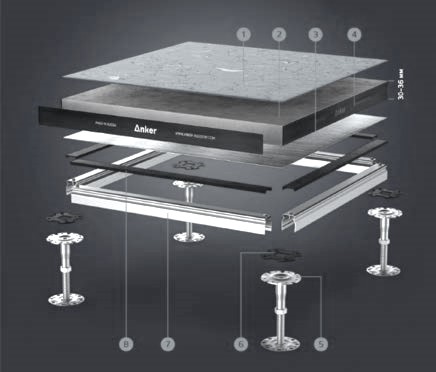

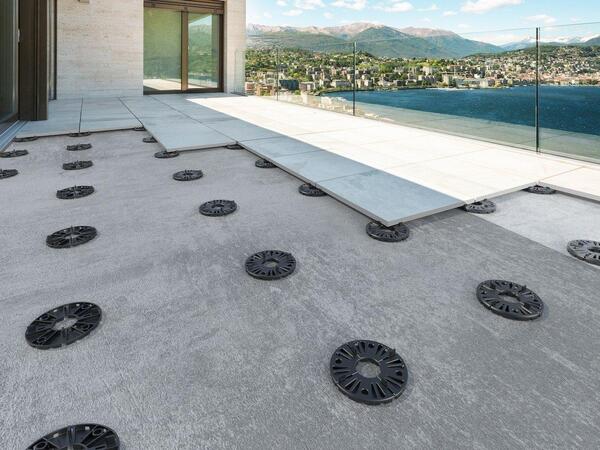

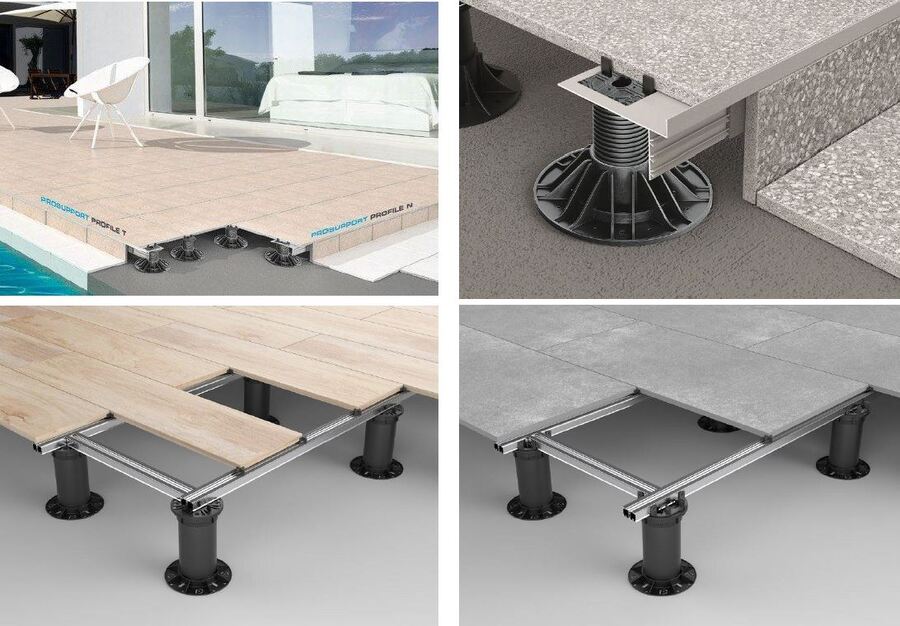

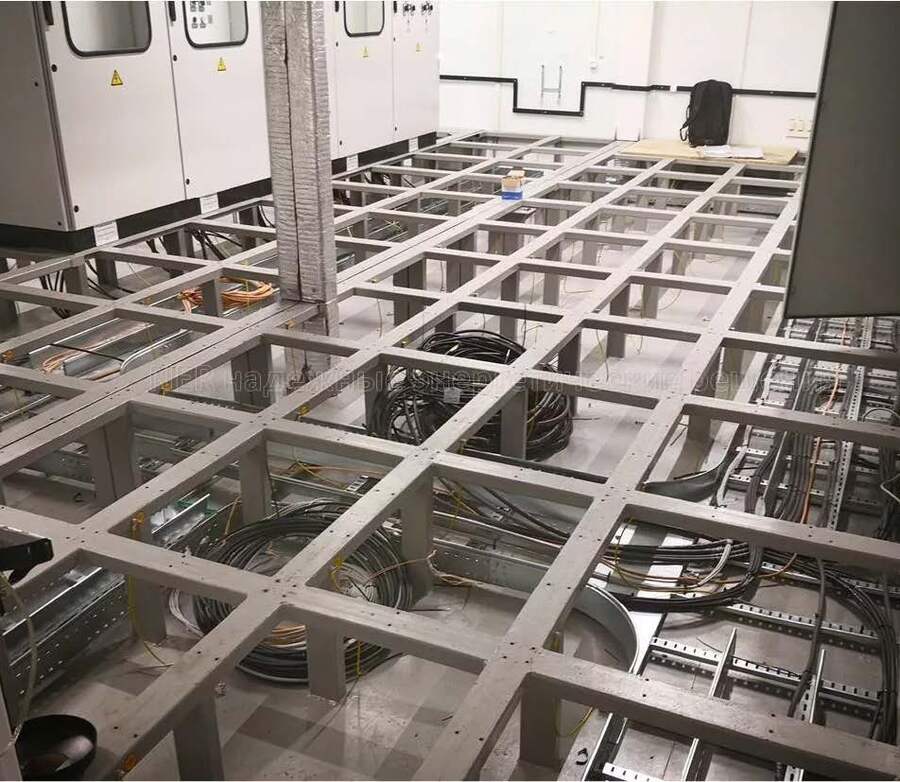

РЕГУЛИРУЕМЫЕ ПОЛЫ

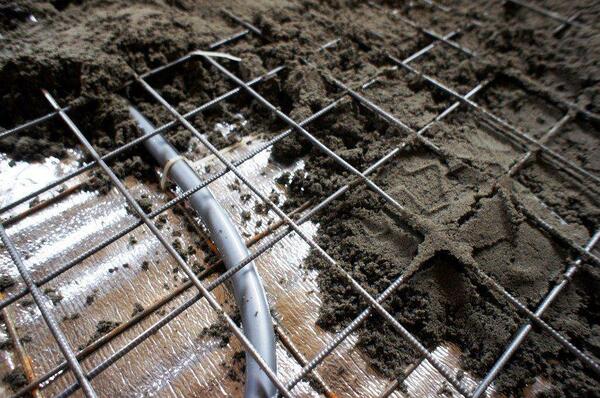

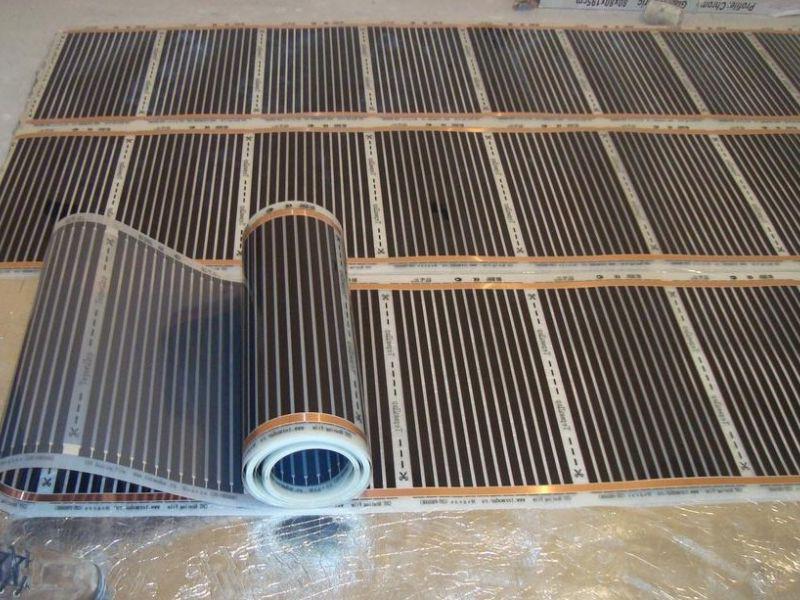

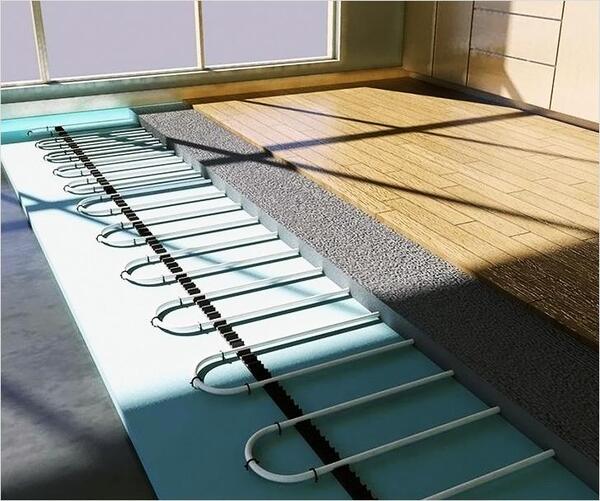

«ТЕПЛЫЕ» ПОЛЫ
ПОКРЫТИЯ ПОЛОВ

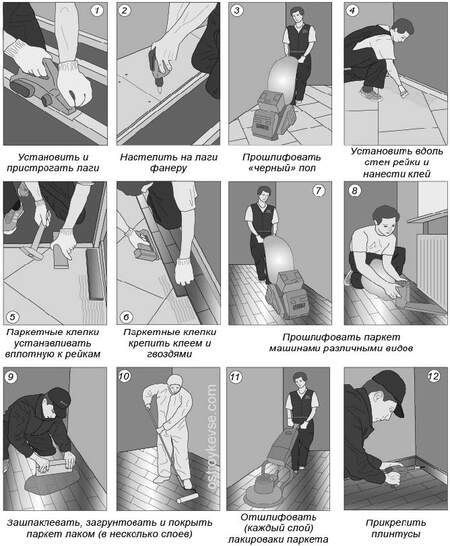

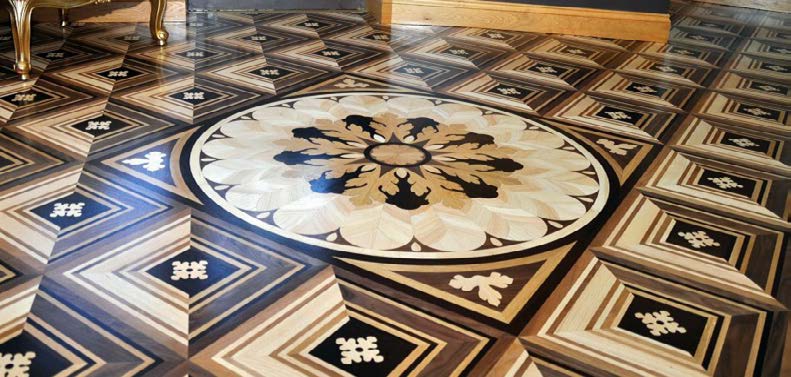

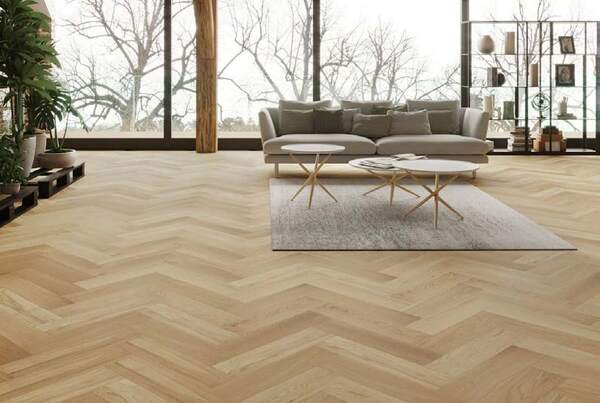

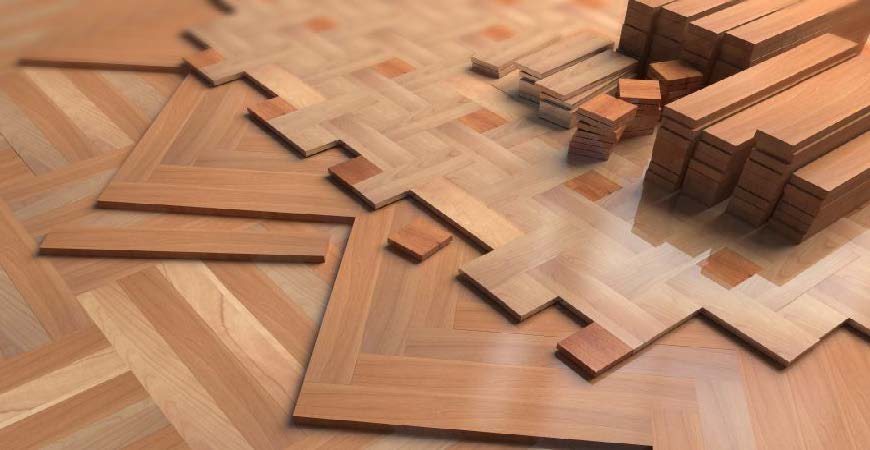

ДЕРЕВЯННЫЕ. паркет

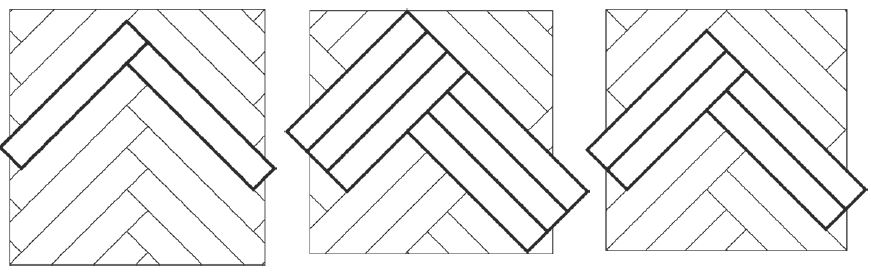

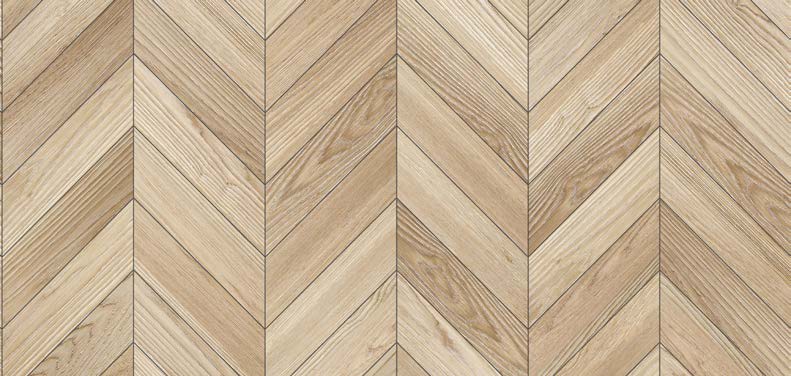

французкая ёлка «chevron»

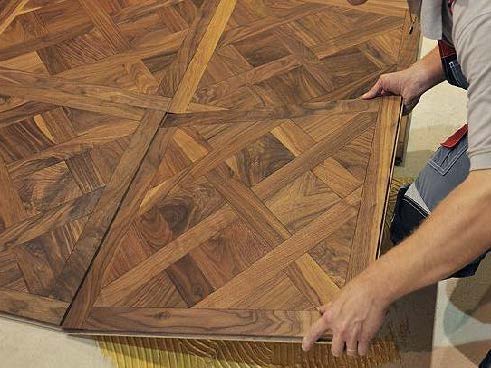

ДЕРЕВЯННЫЕ. щитовой паркет

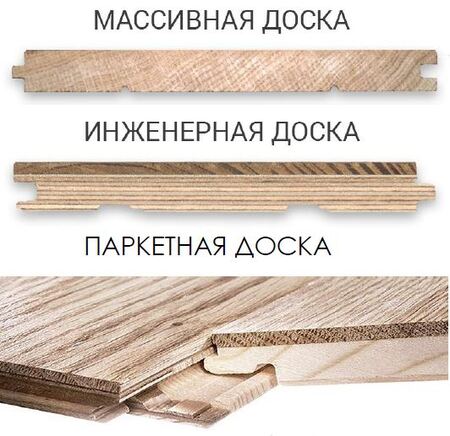

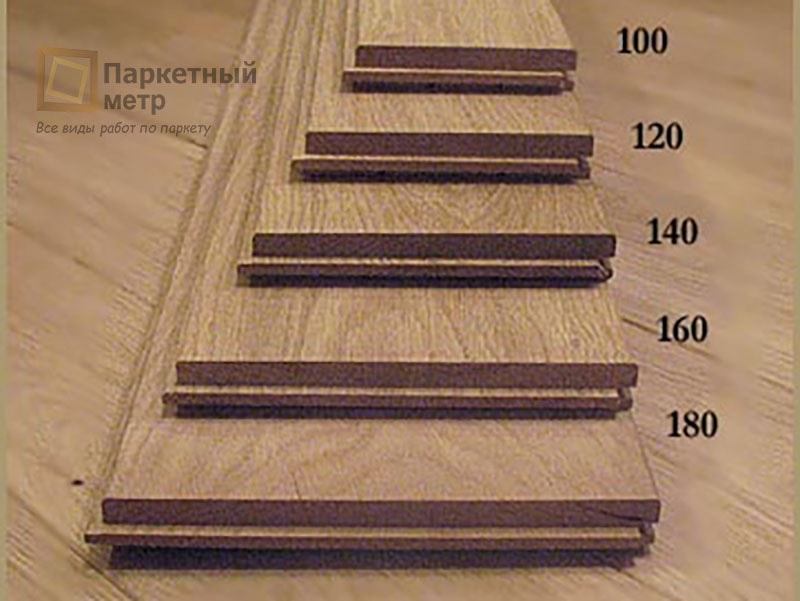

ДЕРЕВЯННЫЕ. массивная, паркетная, инженерная доска

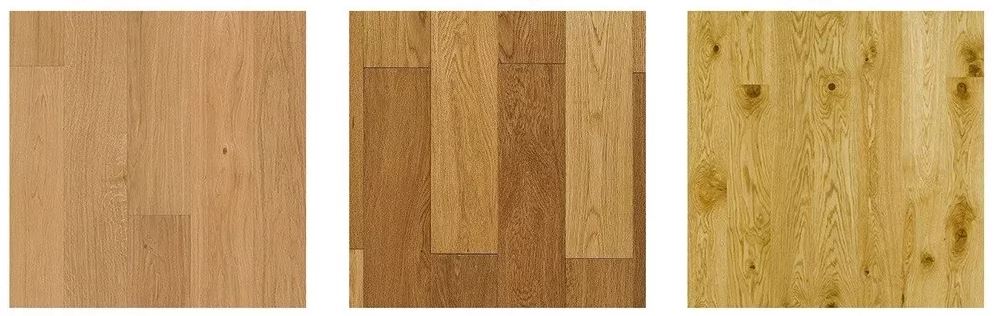

1. Селект (другие названия: элит, радиал, эксквизит, люкс). Верхний слой этой паркетной доски состоит из тщательно подобранных планок древесины, близких по цвету и структуре. Это радиальный распил древесины, без сучков или каких-либо дефектов. Такая паркетная доска обычно используется в оформлении классических интерьеров, потому что имеет однотонный ровный рисунок; 2. Натур (или стандарт). Допускаются цветовые вариации и наличие небольших сучков. Планки верхнего слоя такой доски сделаны из древесины смешанного тангенциального и радиального распила; 3. Рустик (маркант, коттедж, кантри, деревенская доска). Имеет сильно выраженные цветовые вариации, допускает наличие трещин в сучках и небольшие ямки от сучков. Эта доска очень пестрая, с заболонью, различными способами распила. Она прекрасно подходит для интерьеров, выдержанных в стиле «кантри».

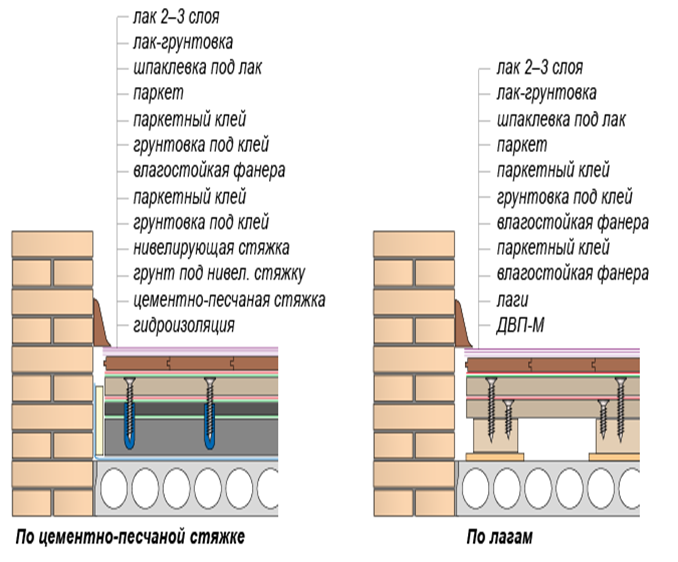

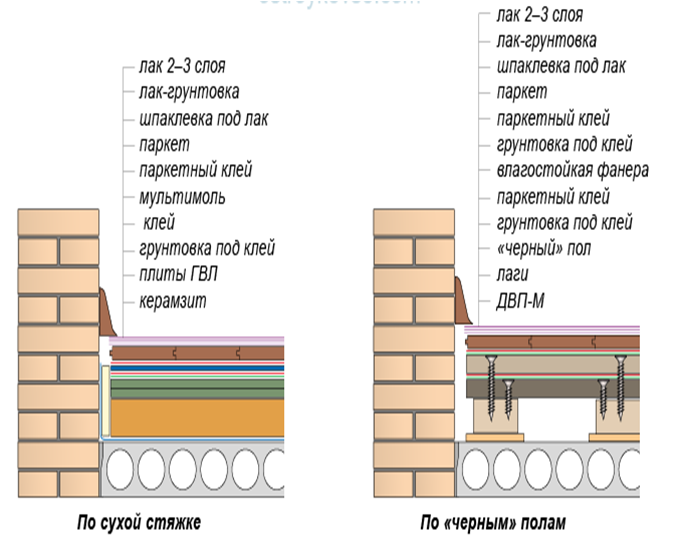

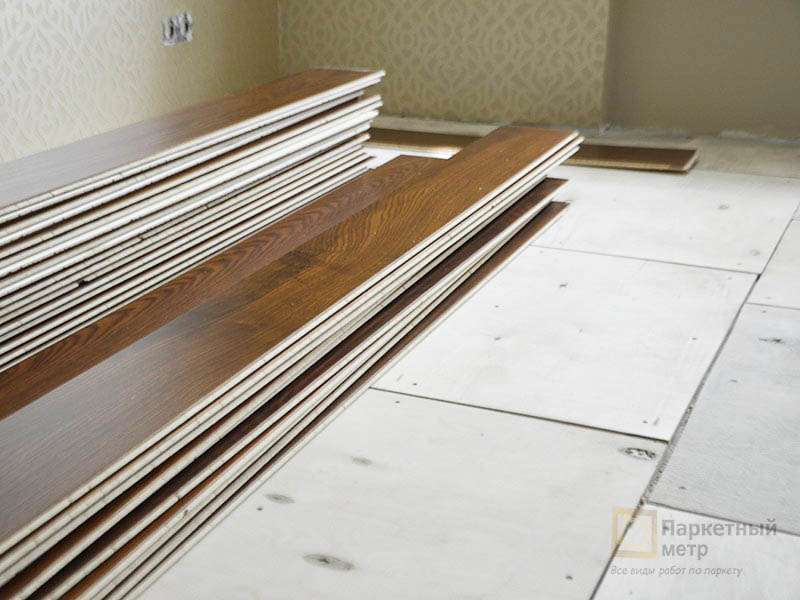

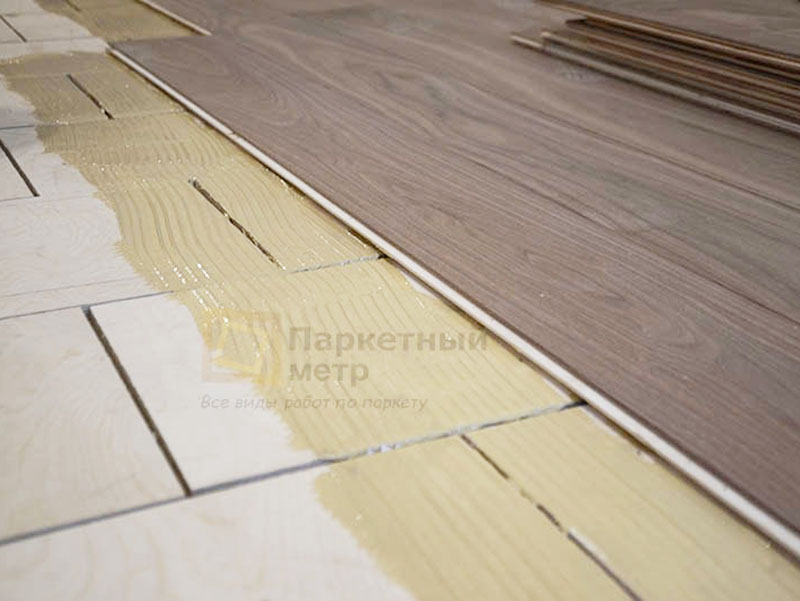

укладка на фанеру

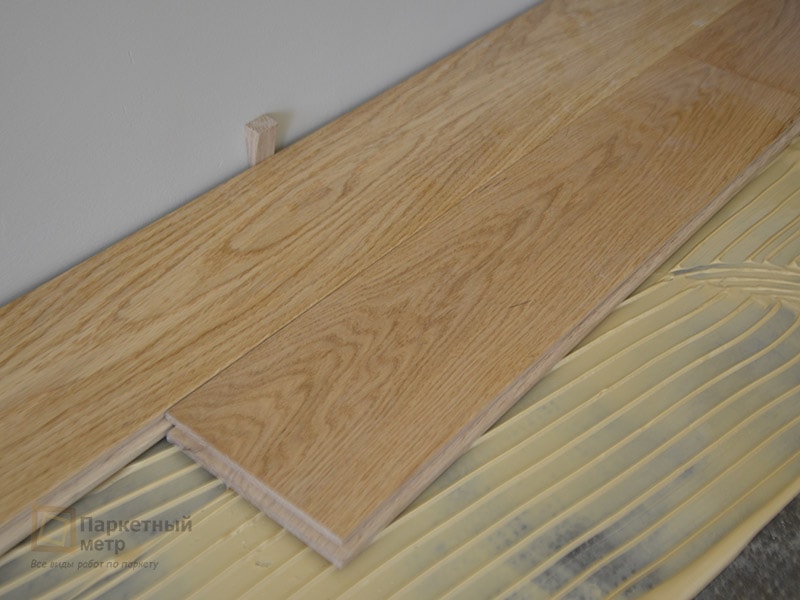

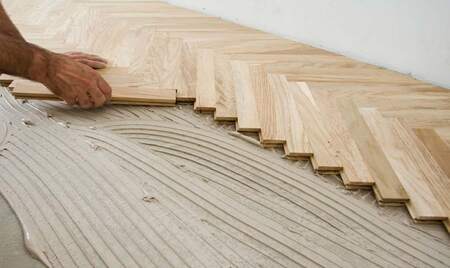

укладка на стяжку
укладка на подложку

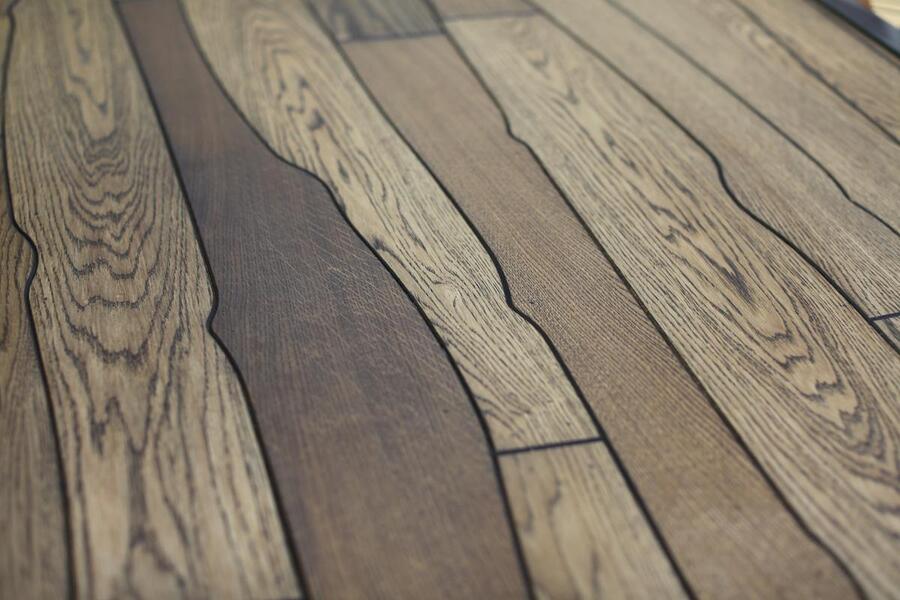

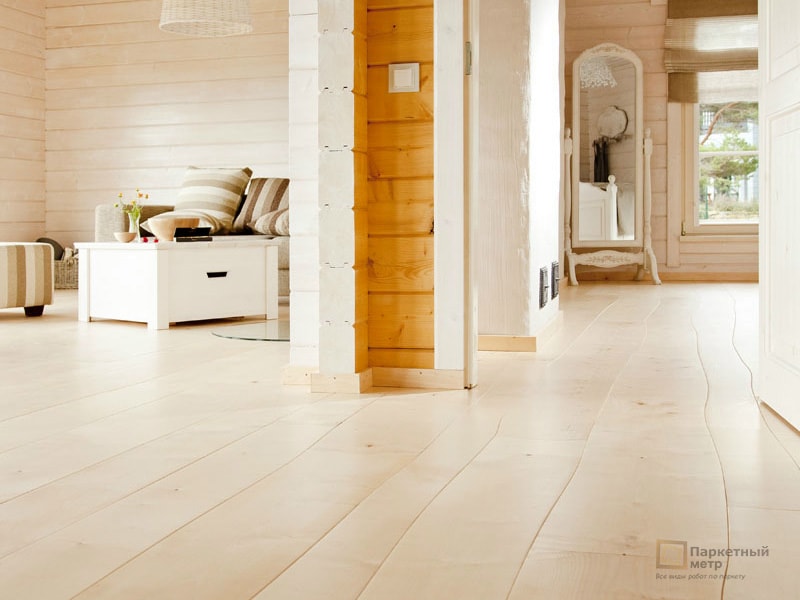

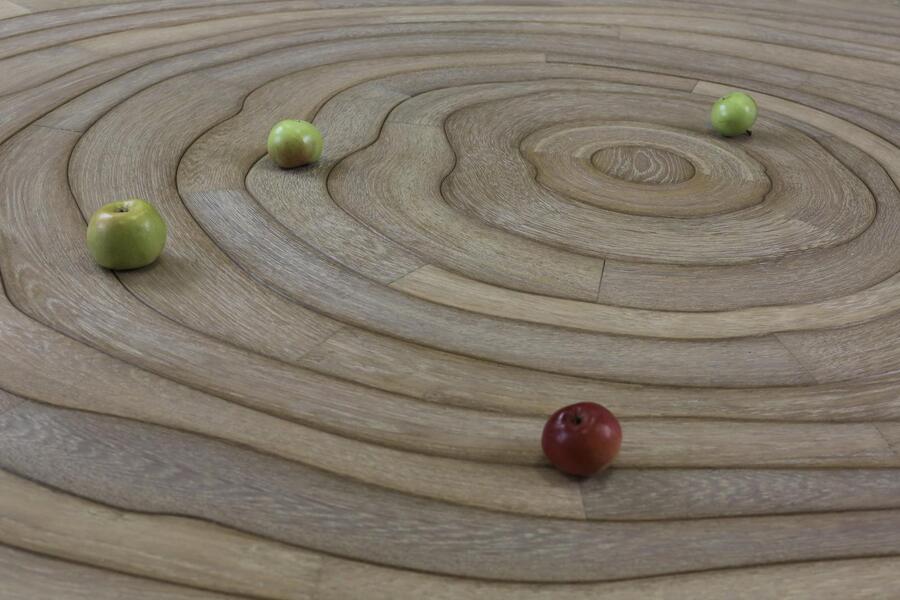

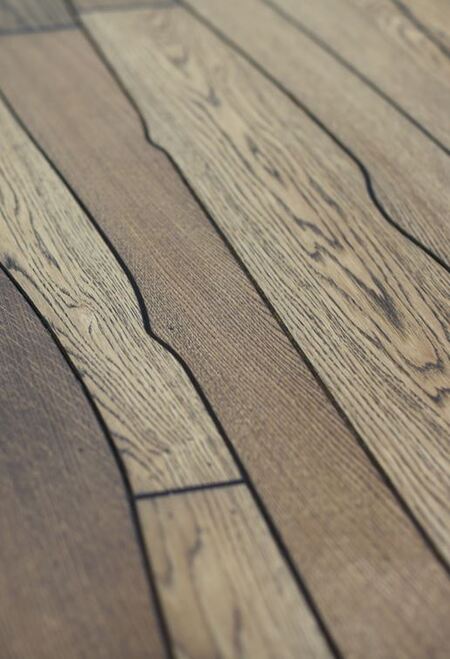

ДЕРЕВЯННЫЕ. «гнутый» паркет

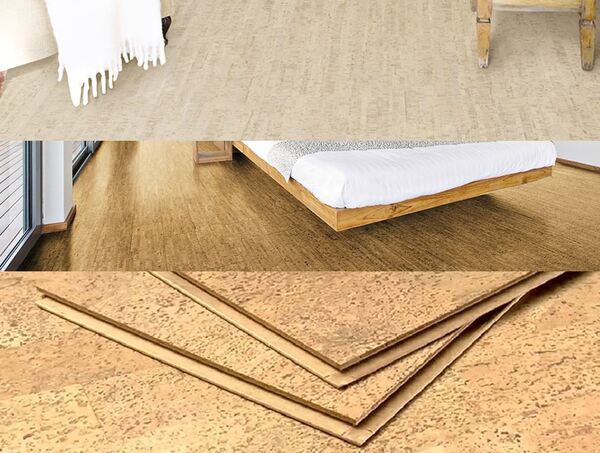

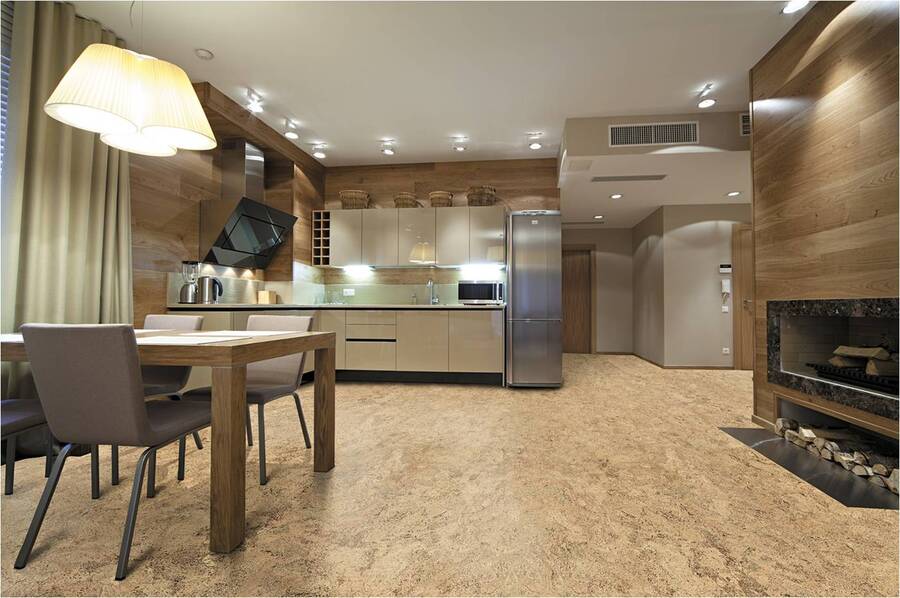

пробковые напольные покрытия

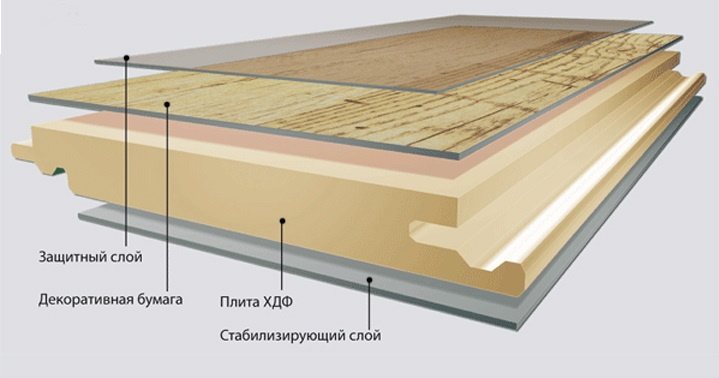

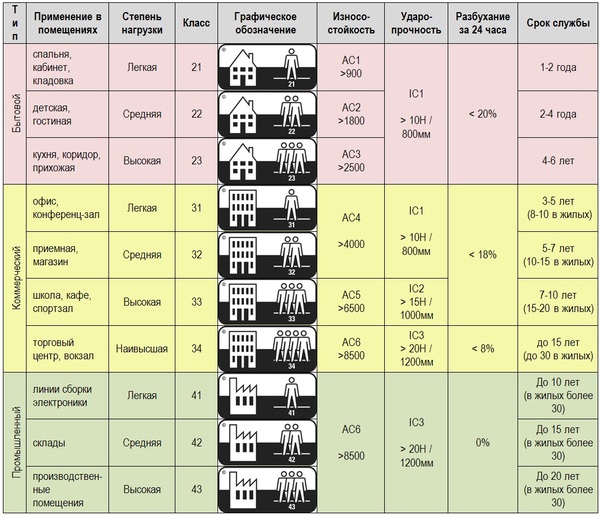

ЛАМИНАТ

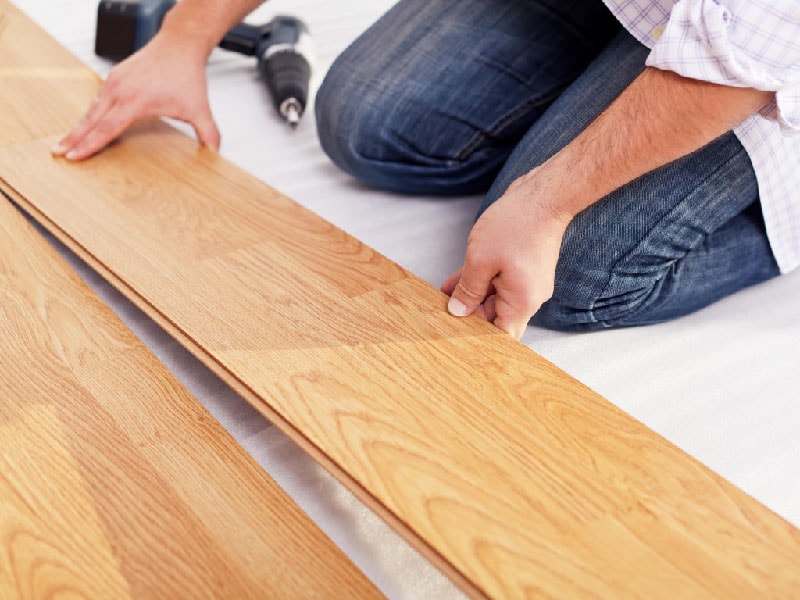

укладка на подложку

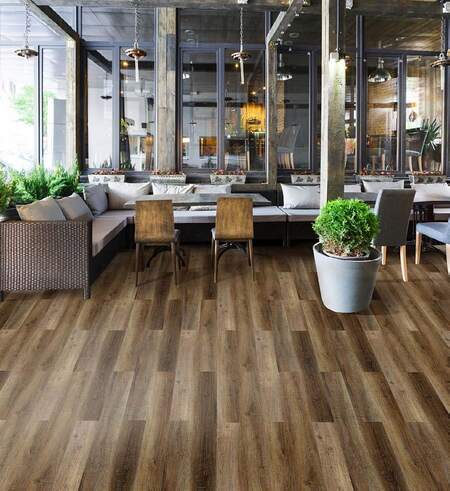

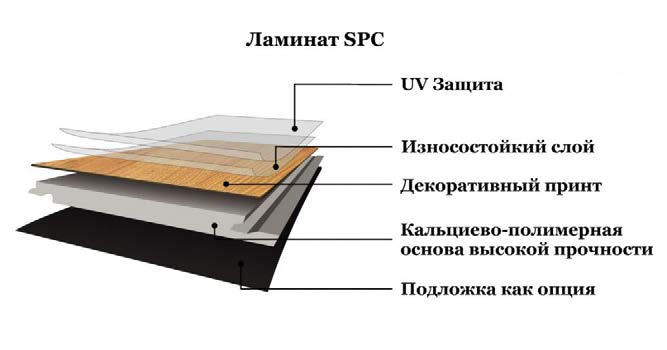

SPC ламинат
SPC-ламинат, который иногда называют «каменным ламинатом» это многослойное напольное покрытие, состоящее из карбоната кальция (70-80%) и ПВХ-соединения (20-30%). Комбинация полимерной основы и известняка обеспечивает покрытию высокую плотность (2100 кг/м3), по техническим показателям сравнимую с керамогранитом. Основным достоинством SPC ламината перед традиционным (HDF ламинатом), заключается в высокой степени влагостойкости — это расширяет спектр помещений, в которых можно применить данное покрытие, кроме того — доска не набирающая влагу не «гуляет» при изменении теплового режима в помещении.

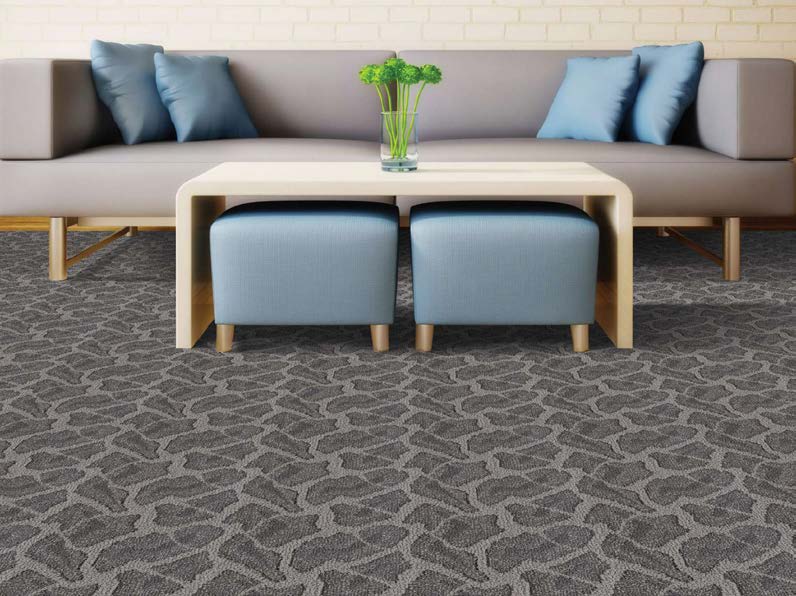

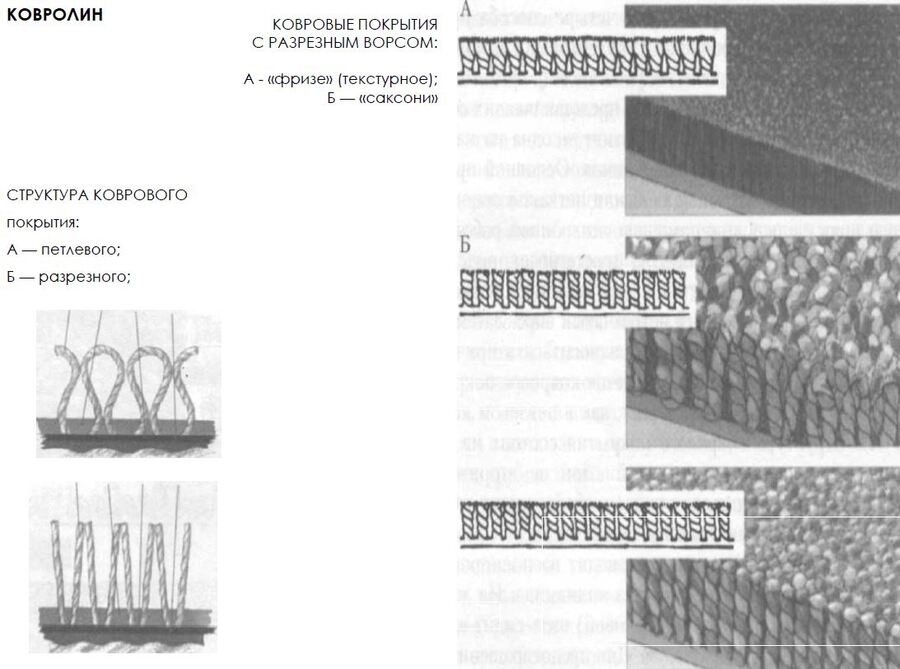

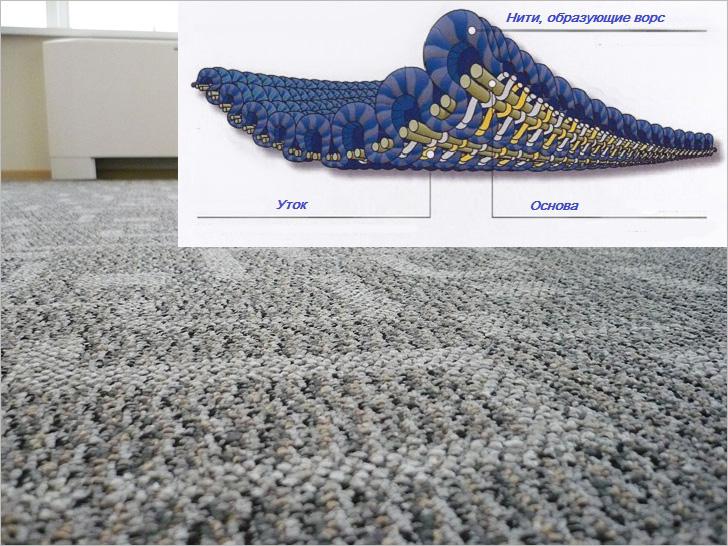

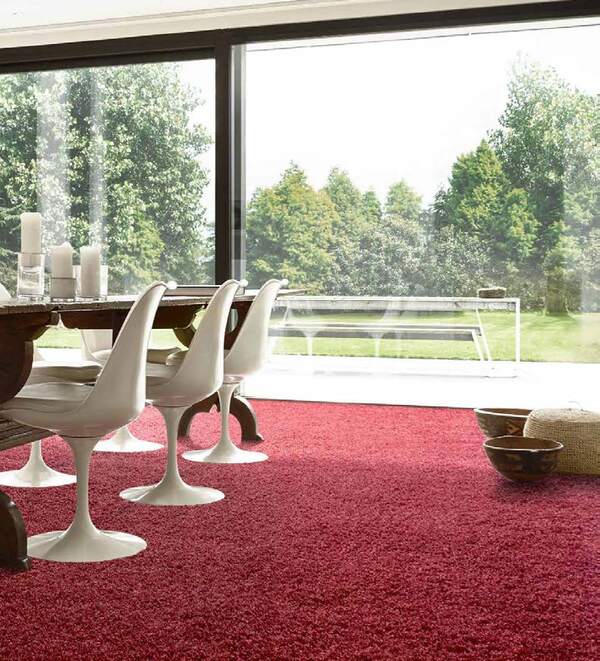

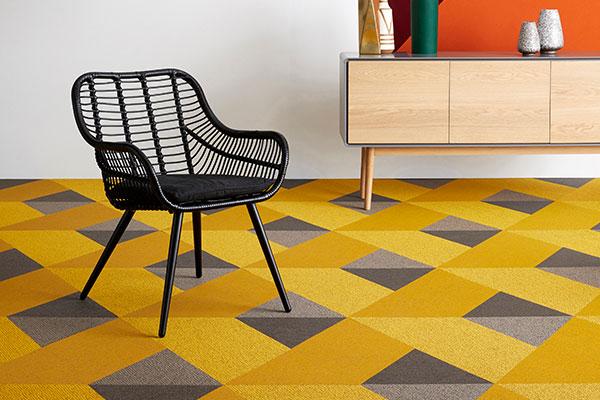

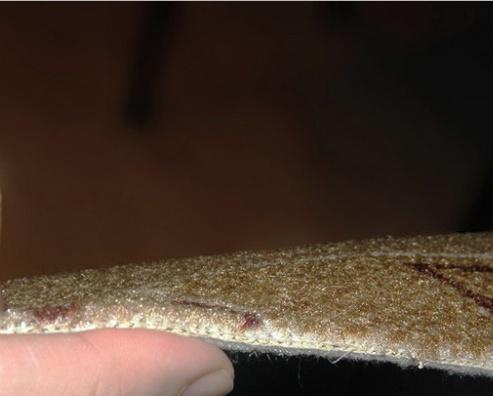

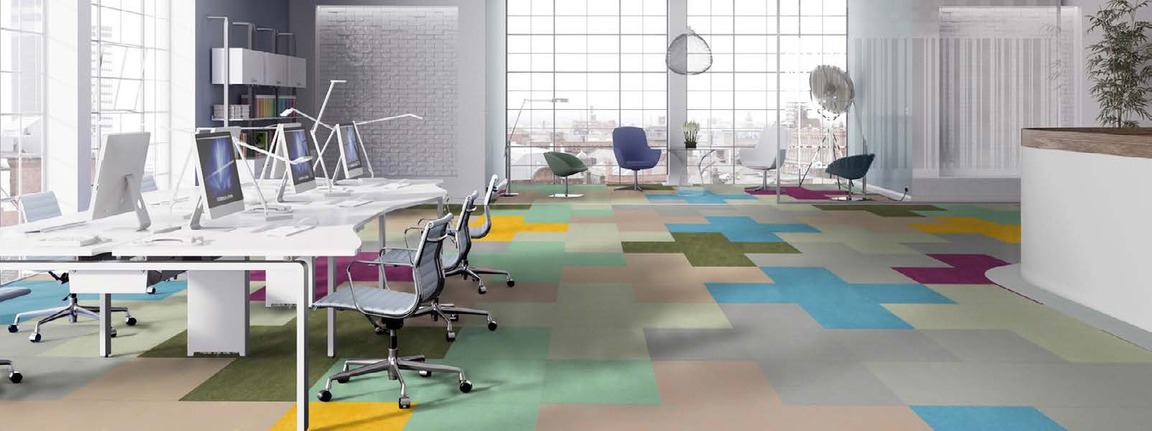

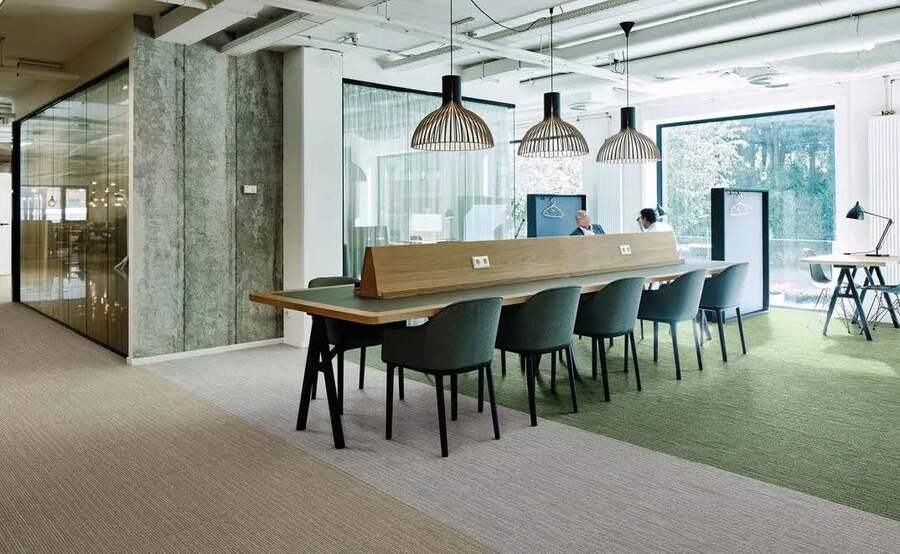

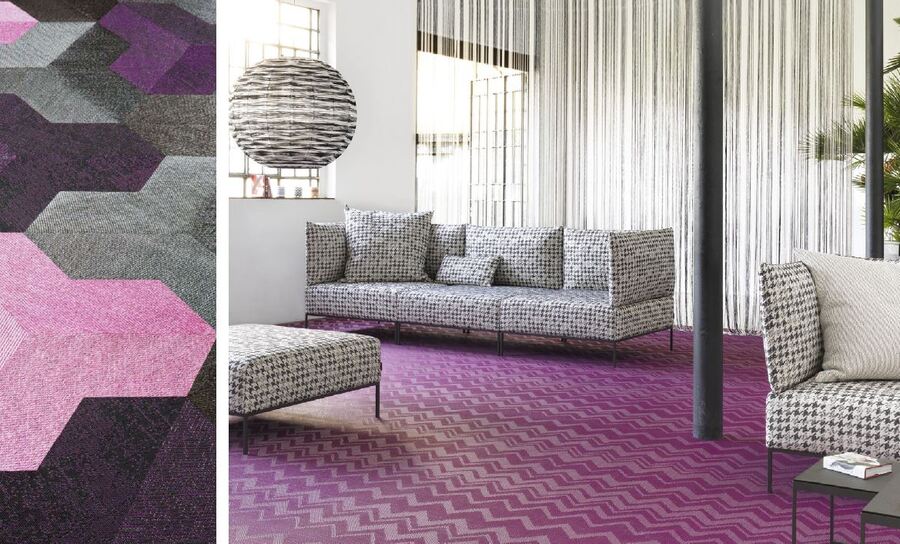

тканные покрытия

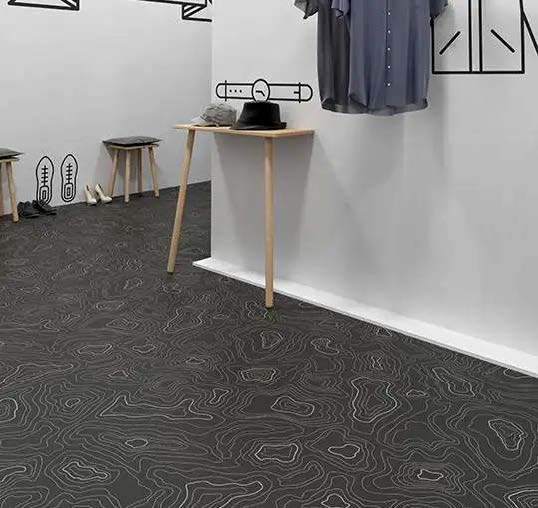

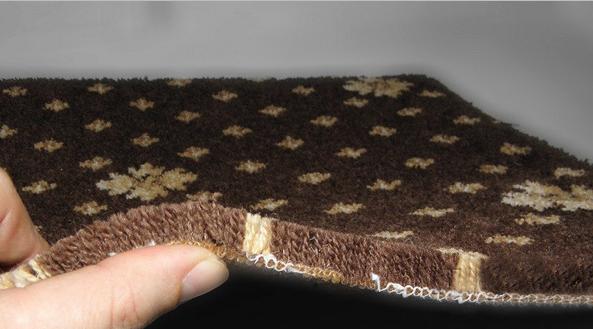

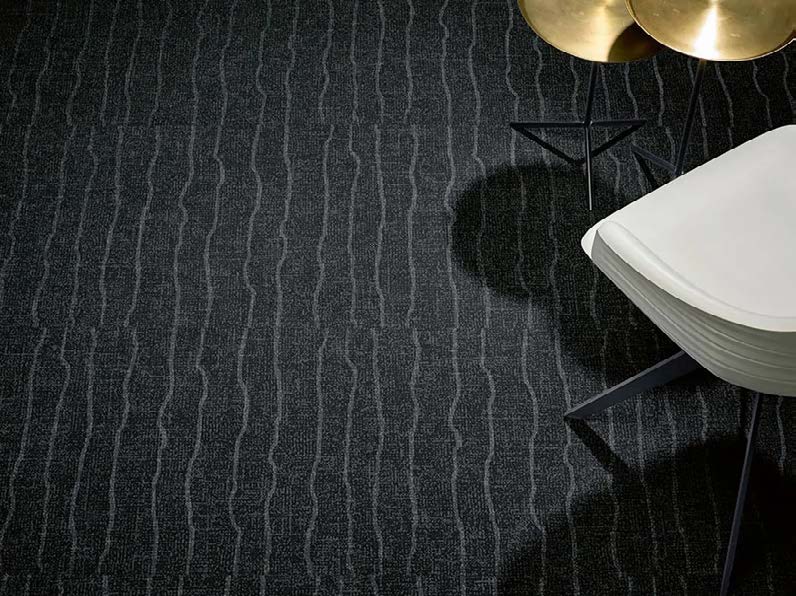

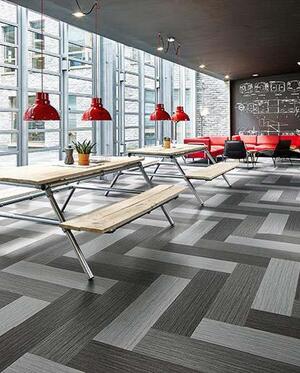

иглопрошивные/тафтинговые
иглопробивные
шерстяной
синтетический

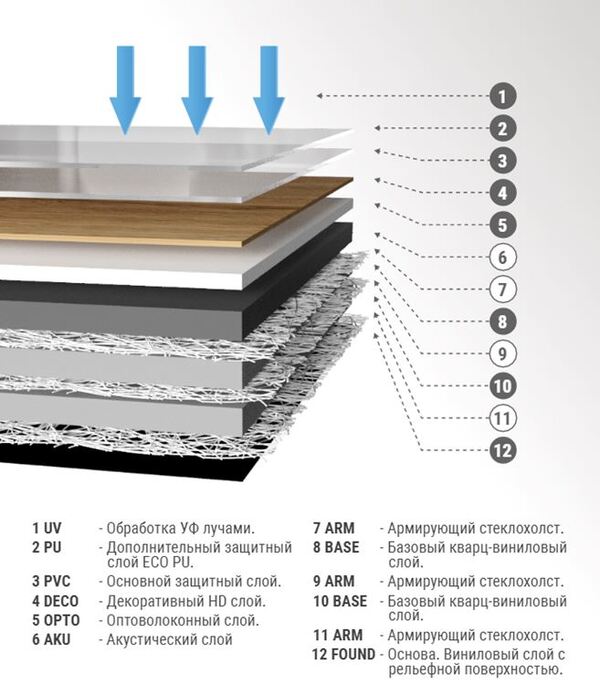

LVT плитки и кварц-винил

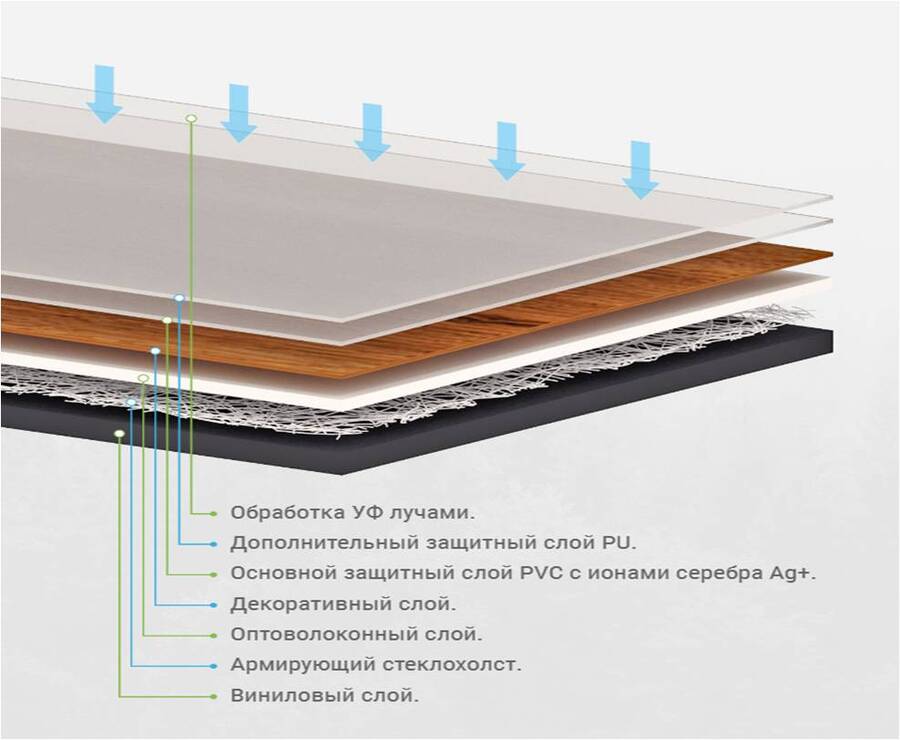

LVT — Luxury Vinyl Tile — виниловая плитка. Исторически была попытка преодолеть проблемы традиционных ламинатов с влагостойкостью. Исзготавливалась такая плитка путем нанесения рисунка на плёнку, которая спекается с виниловым основанием и далее покрывается финишной ПВХ поверхностью. Недостатками данных плиток является нестабильность размеров и слабая износостойкость верхнего слоя. Разные производители начали решать эти проблемы по разному — европейские производители начали «армировать» плитку различными материалами, например стеклохолстом — это позволило «стабилизировать» размеры изделий, но за счет толщины и веса плитки. Азиатские же производители начали экспериментировать с раличными химическими добавками в составе — так и получился кварц-винил.

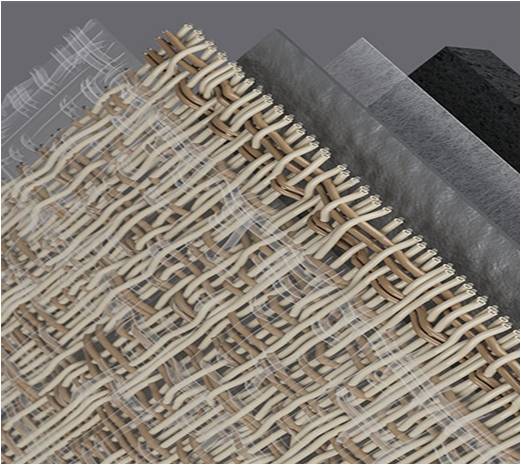

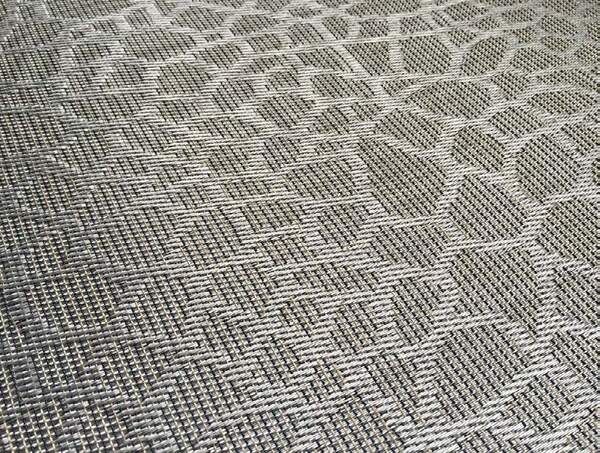

Плетено-виниловые полы

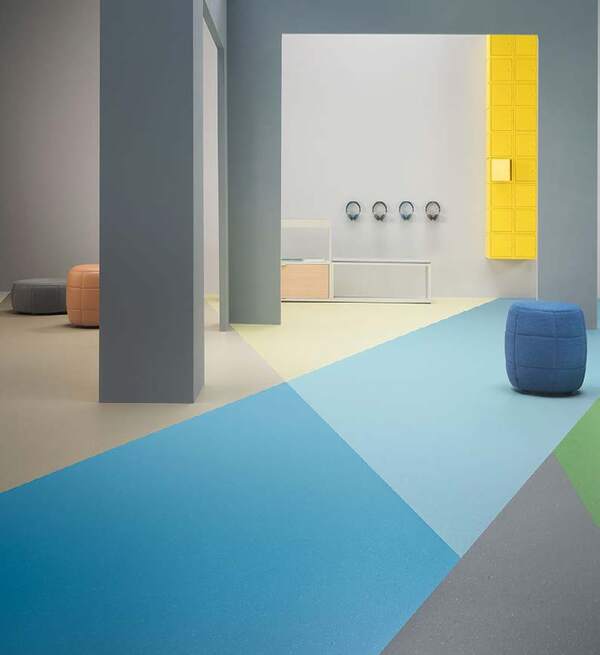

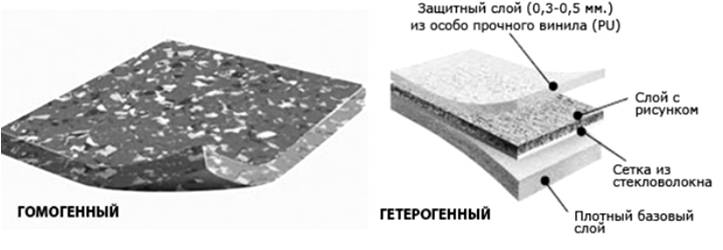

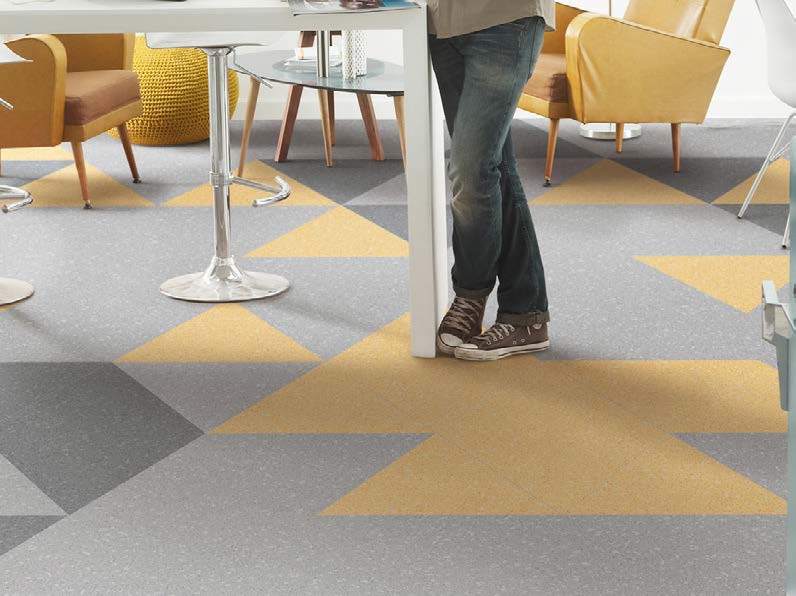

линолеум

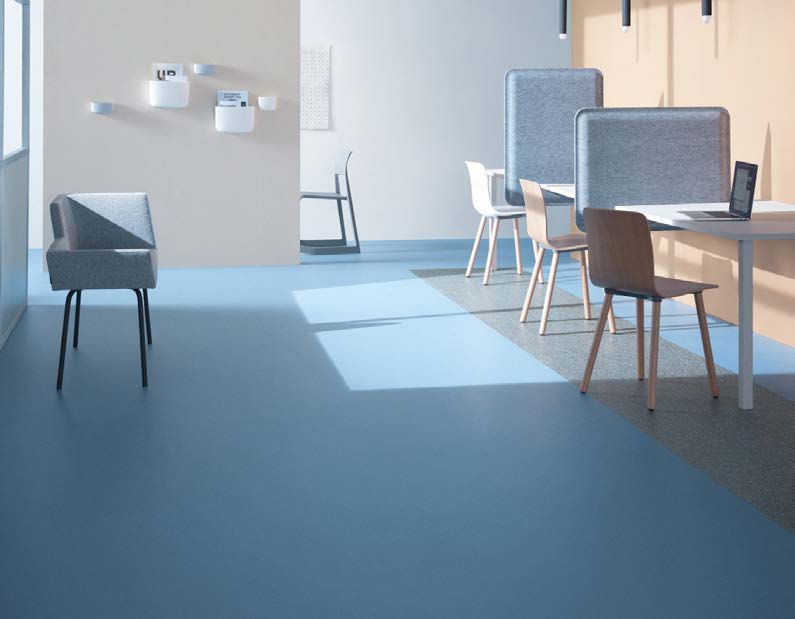

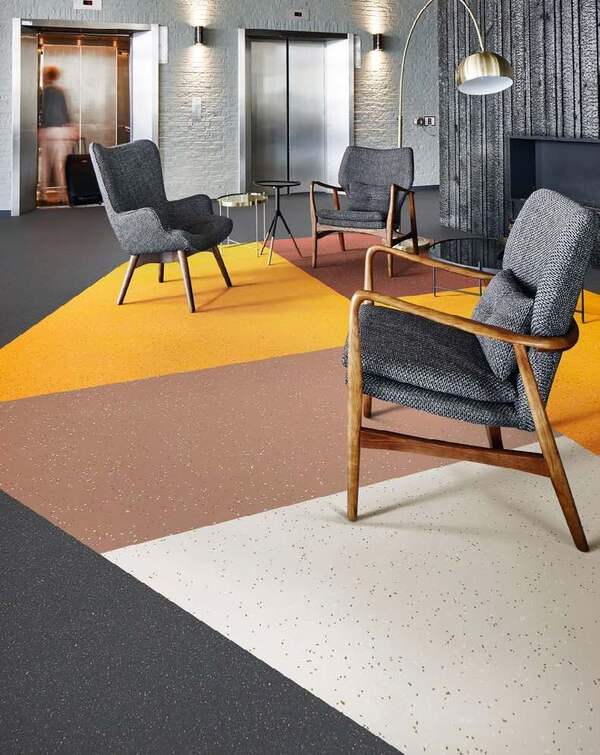

Мармолеум
Мармолеум на 97% состоит из натуральных компонентов, в его состав входят: льняное масло, древесная мука, известняк, смола, джут в качестве подложки. В целом современный мармолеум очень похож на линоелум 19 века, но современные технологии производства позволяют получить его более износостойкую версию

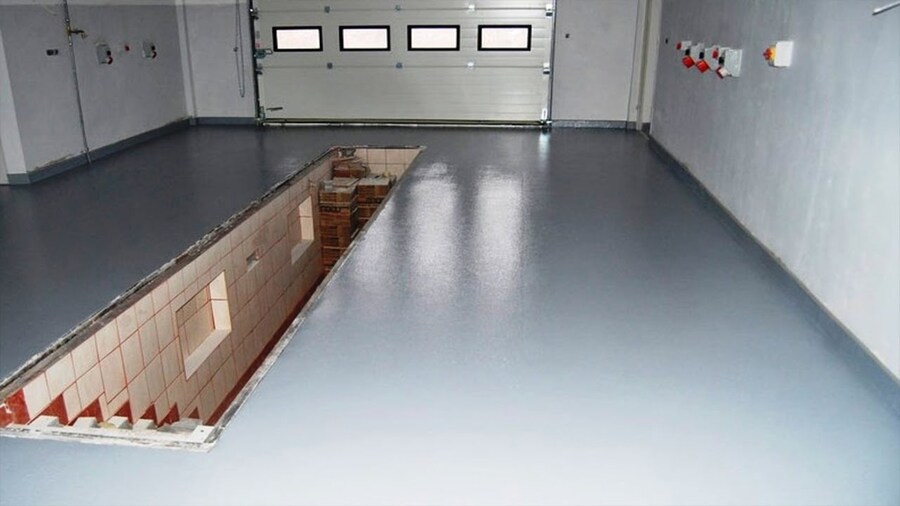

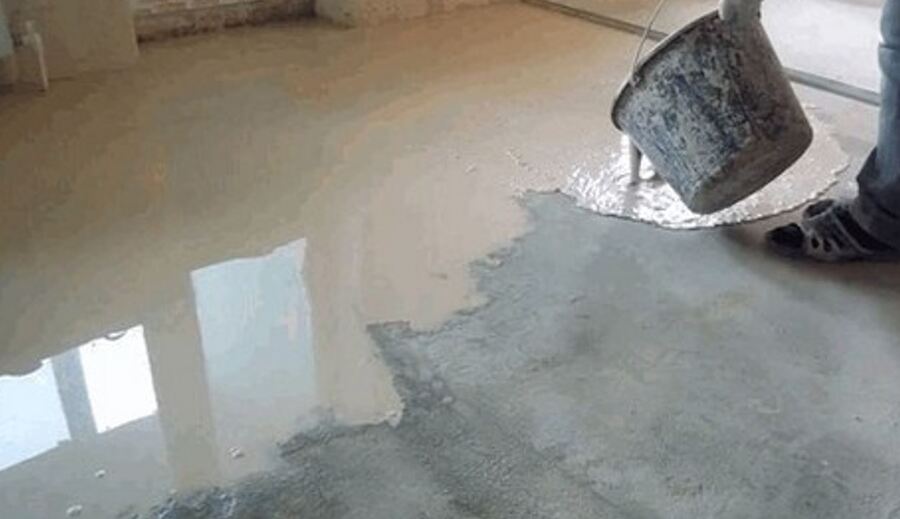

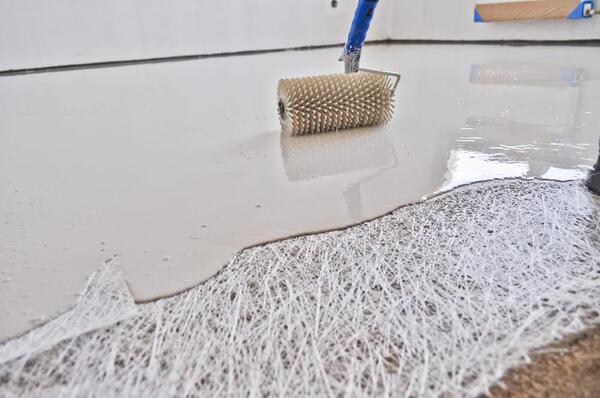

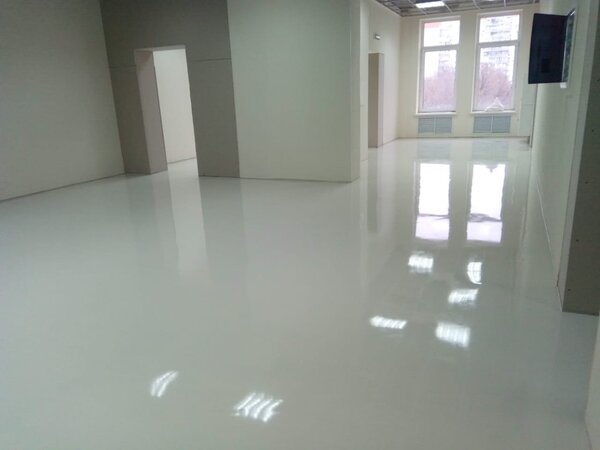

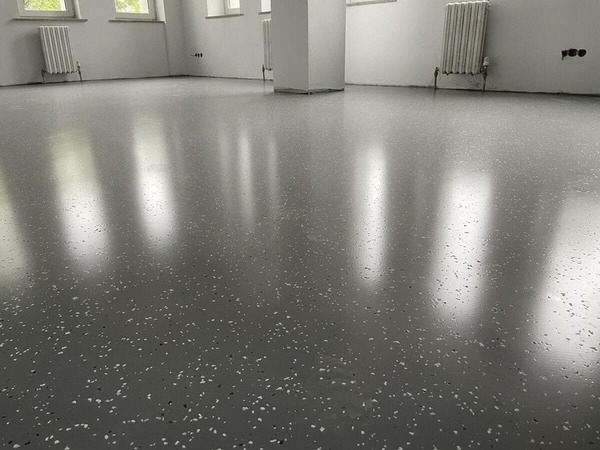

наливные полы
Наливной пол — это 2х компонентный состав (пастообразный) с отвердителем, который после растекания на горизонтальной поверхности и затвердевания образует равномерное, твердое, гладкое покрытие без швов и стыков. Основные виды покрытия: • Эпоксидные полы, пылеотталкивающие, Стойко противостоят влаге и агрессивной химии. • Эпоксидные уретановые, имеющие повышенный показатель прочности. Применяются как покрытие для платформ, а также подземных парковочных помещений. • Полиуретановые отличаются долговечностью и устойчивостью к механическим нагрузкам, действию влаги и резким переменам температуры, хорошей эстетикой. Применяют кроме частного жилья, в офисных, музейных и коммерческих помещениях. • Метилметакрилатные полы, которые можно устанавливать в самых разнообразных условиях. Быстро сохнут и готовы к применению уже через пару- тройку часов, прошедших после их заливки. Способны сохранять свои рабочие характеристики при низких температурах. • Цементно-акриловые наливные покрытия, прочные и нескользящие, устойчивые к влаге и скачкам температуры. Их можно заливать не только в квартирах, но и в бассейнах, подземных автостоянках и гаражах, торгово-коммерческих помещениях и на производственных объектах. • Полимерные, отличающиеся повышенным уровнем прочности и высокой степенью эластичности. Эти свойства позволяют эксплуатировать подобные покрытия на тех объектах, где повышен уровень вибрации, например, в производственных цехах, либо в спортзалах и на спортивных площадках.

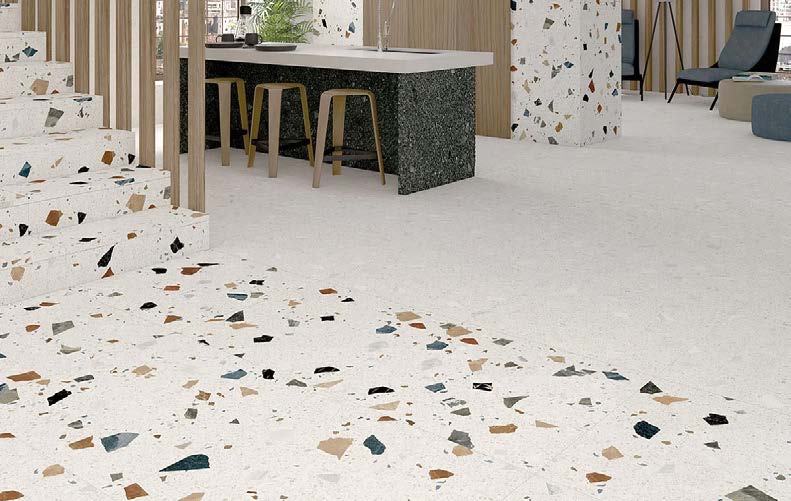

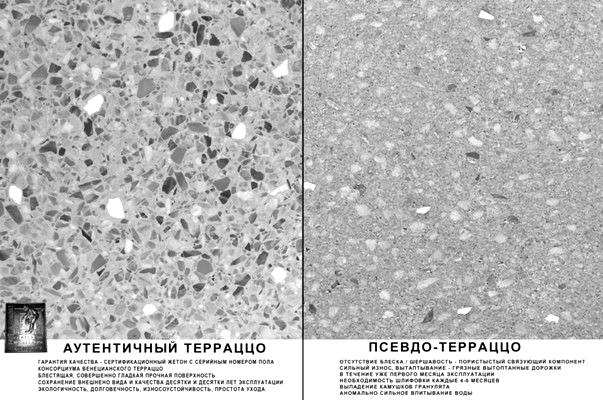

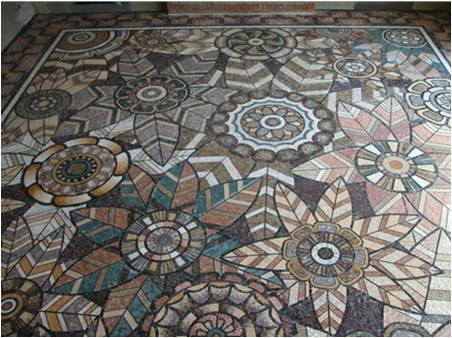

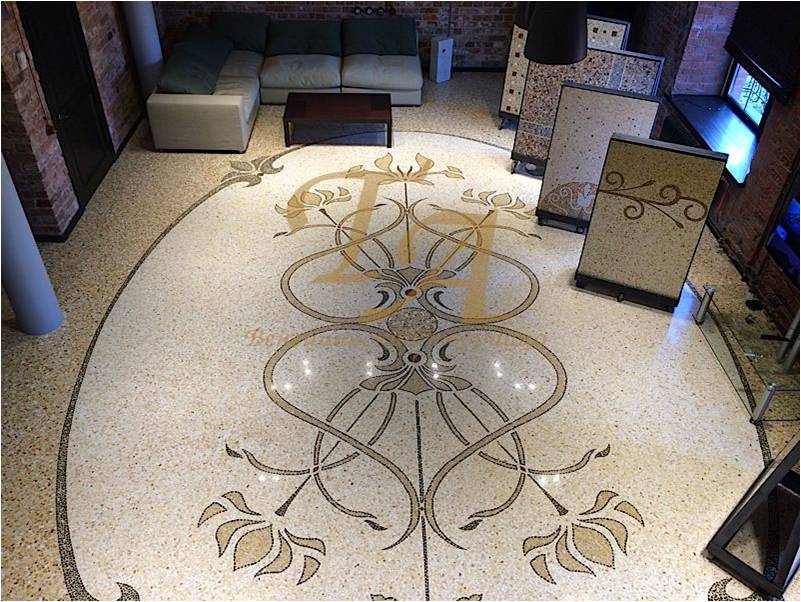

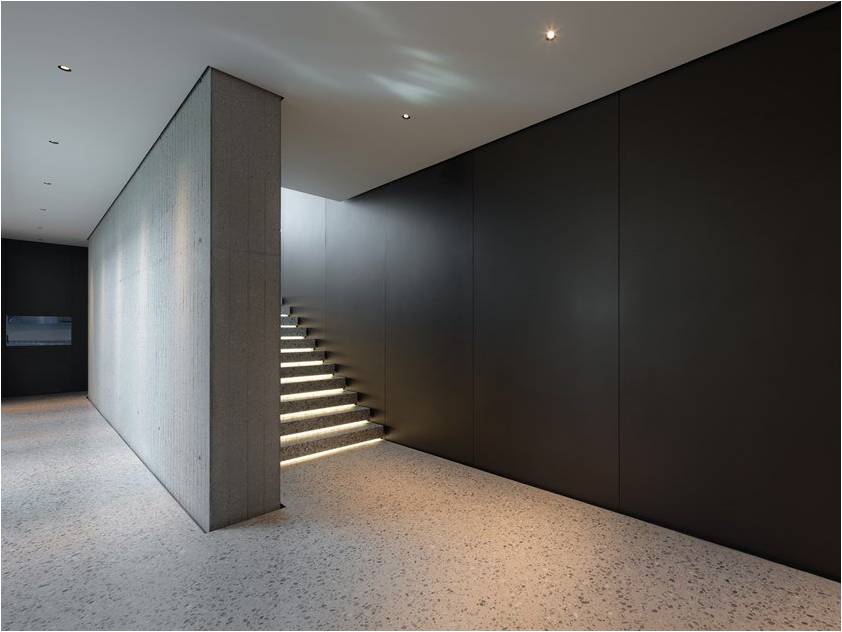

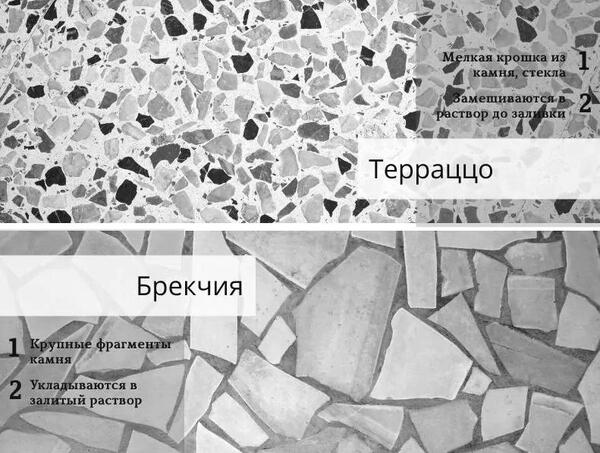

терраццо, брекчия
