КОНСТРУКТИВНЫЕ РЕШЕНИЯ: — нагрузки, действующие на здание — основные типы конструктивных решений ОСНОВАНИЕ ЗДАНИЙ — основания, фундаменты, основные типы. СТЕНЫ НАРУЖНЫЕ — типы ограждающих стеновых конструкций ПЕРЕКРЫТИЯ — виды междуэтажных перекрытий распространенные типы конструкций перекрытий. ЛЕСТНИЦЫ КРЫШИ Чердачные, мансардные помещения
ЗДАНИЕ наземная часть строительных конструкций, образующих внутреннее пространство, предназначенное для процессов с непосредственным участием человека (больница, клуб, магазин, гараж, депо, теплица, коровник)
СООРУЖЕНИЕ наземная система строительных конструкций, служащая прежде всего для технических процессов. А также все подземные и подводные сооружения не имеющие внутреннего пространства (мост, мачта, плотина, шлюз, тоннель)
ГРАЖДАНСКИЕ ЗДАНИЯ РАЗДЕЛЯЮТСЯ ПО МАТЕРИАЛУ СТЕН: на каменные; бетонные; железобетонные; металлические; деревянные ПО СПОСОБУ ВОЗВЕДЕНИЯ: из мелкоразмерных элементов; из крупноразмерных элементов (крупнопанельные, блочные); монолитные ПО ЭТАЖНОСТИ: малоэтажные до 2-х этажей; средней этажности от 3-х до 5 этажей; повышенной этажности от 6 до 9 этажей; многоэтажные здания от 10 до 25 этажей; высотные более 25 этажей ПО ДОЛГОВЕЧНОСТИ (зависит от: морозостойкости; влагостойкости; коррозионной стойкости; биостойкости; качества конструкций): 1-я степень срок службы более 100 лет; 2-я степень от 50 до 100 лет; 3-я степень от 20-50 лет; 4-я до 20 лет (временные здания) ПО ОГНЕСТОЙКОСТИ здания делят на 5 категорий в зависимости от минимальных пределов огнестойкости в часах: 1 степень: здания из камня, бетона, железобетона с применением листовых и плитно-горючих материалов; 2 степень: применяются незащищенные стальные конструкции, фермы и балки; 3 степень: то же самое, но допускается применять деревянные конструкции для перекрытий; 4 степень: деревянное здание (с защитой в виде обкладки кирпичом, штукатурки или обшивки листовыми материалами), а также здания со стальным каркасом, не защищенным обшивкой (облицовкой) негорючими материалами и изделиями; 5 степень: здания, к конструкциям которых не предъявляются требования по огнестойкости
Внутреннее пространство зданий чаще всего расчленено на отдельные помещения — части внутреннего объема здания, огражденные со всех сторон Помещение — это огражденное со всех сторон единое пространство внутри здания Этаж — это набор помещений, полы которого находятся на одном уровне
ПО ЭТАЖНОСТИ: — малоэтажные (1-3 этажа) — среднеэтажные (4-9 этажей) — многоэтажные (10-16 этажей) — повышенной этажности (17-25 этажей) — высотные (более 25 этажей)
КОНСТРУКТИВНЫЕ РЕШЕНИЯ ПОДРАЗДЕЛЯЮТ НА: КЖ — конструкции железобетонные, КМ — конструкции металлические, КД — конструкции деревянные, КМД — конструкции металлические (деталировка) — чертежи конструктивных решений рабочей документации для завода изготовителя.
НАГРУЗКИ ДЕЙСТВУЮЩИЕ НА ЗДАНИЕ

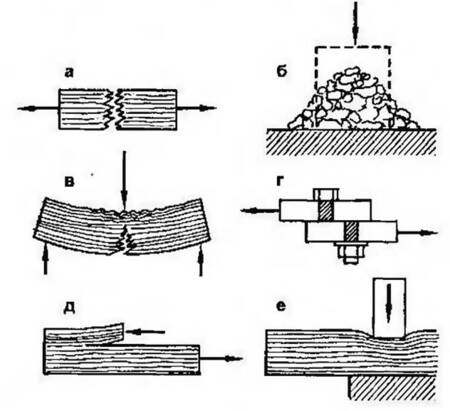

ВИДЫ РАЗРУШЕНИЙ ЭЛЕМЕНТОВ КОНСТРУКЦИЙ: а — разрыв б — раздавливание в — излом г — срез д — скалывание е — смятие

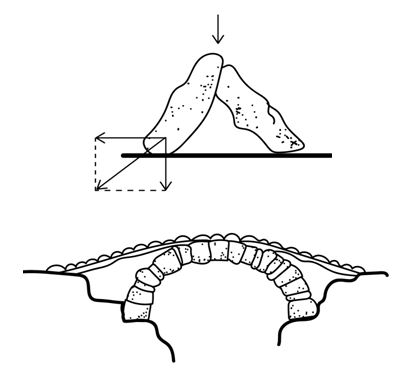

ФОРМИРОВАНИЕ РАСПОРНОЙ ТЕКТОНИЧЕСКОЙ СИСТЕМЫ

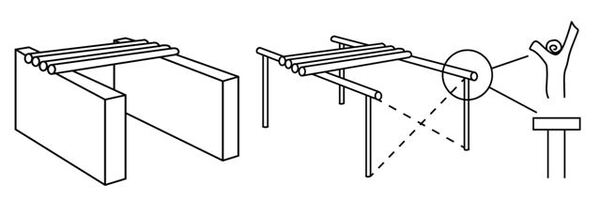

Преобразование стеновой тектонической системы в стоечно-балочную

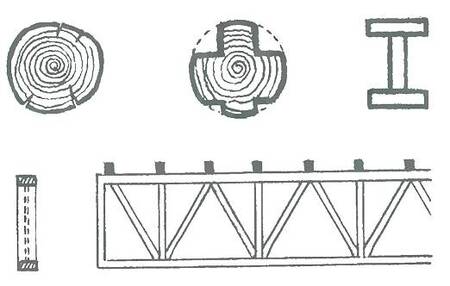

Трансформация конструкции балочного Перекрытия в ферму

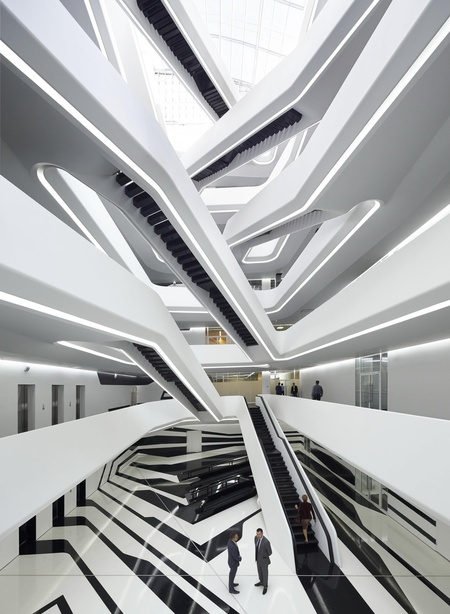

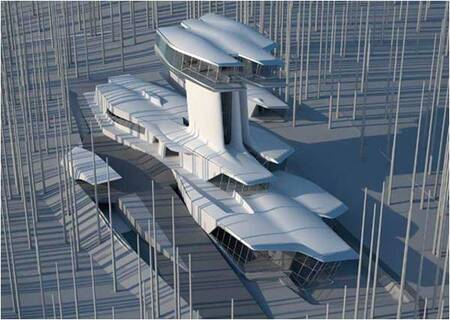

Бизнес-центр Dominion Tower по проекту архитектурного бюро Захи Хадид на Шарикоподшипниковской улице
Первоначально консоли этажей выступали на 20 метров — в окончательной версии вылет урезали до восьми
Фотография: Архи.ру, 2020

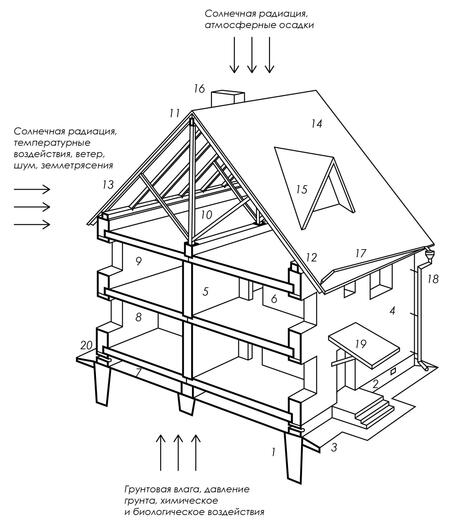

ОСНОВНЫЕ ЭЛЕМЕНТЫ ЗДАНИЯ

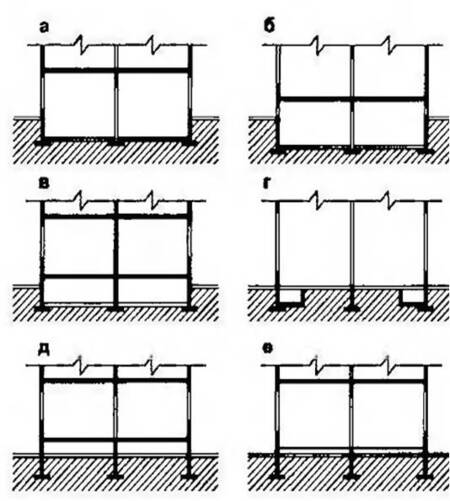

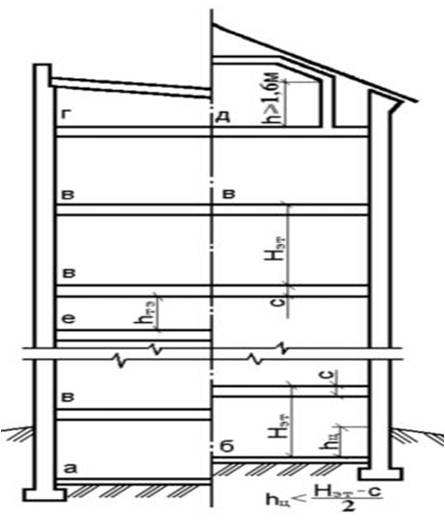

а — подвальный б — полуподвальный/цокольный в — надземный г — чердачный д — мансардный е — технический
ТИПЫ ПОДЗЕМНЫХ ЧАСТЕЙ ЗДАНИЯ:
ТИПОВОЙ СТАНДАРТ «ОПИСАНИЕ ХАРАКТЕРИСТИК ОБЪЕКТОВ НЕДВИЖИМОСТИ» ХАРАКТЕРИСТИКИ ЖИЛЫХ ЗДАНИЙ СТО 11468812.005-2022
Термины и определения — балкон: выступающая из плоскости стены фасада огражденная площадка, может выполняться с покрытием и остеклением, имеет ограниченную глубину, взаимоувязанную с освещением помещения, к которому примыкает.
— веранда: застекленное неотапливаемое помещение, пристроенное к зданию, встроенное в него или встроенно-пристроенное, не имеющее ограничения по глубине, может устраиваться на перекрытии нижерасположенного этажа.
— дом блокированной застройки: жилой дом, блокированный с другим жилым домом (другими жилыми домами) в одном ряду общей боковой стеной (общими боковыми стенами) без проемов и имеющий отдельный выход на земельный участок. — жилой дом: индивидуально-определенное здание, которое состоит из комнат, а также помещений вспомогательного использования, предназначенных для удовлетворения гражданами бытовых и иных нужд, связанных с их проживанием в таком здании. — карнизный свес: выступ крыши от стены, защищающий ее от стекающей дождевой или талой воды.
— крыльцо: открытая площадка, примыкающая к наружным ограждающим конструкциям непосредственно перед входом в дом, при необходимости оборудованная лестницей, пандусом и покрытием.
— крыша: верхняя несущая и ограждающая конструкция здания или сооружения для защиты помещений от внешних климатических и других воздействий.
— лоджия: помещение, встроенное в здание или пристроенное к нему, имеющее стены с трех сторон (или с двух при угловом расположении) на всю высоту этажа и ограждение с открытой стороны, может выполняться с покрытием и остеклением, имеет ограниченную глубину, взаимоувязанную с освещением помещения, к которому примыкает.
— подполье: помещение, расположенное в пространстве под домом между поверхностью грунта и нижней поверхностью перекрытия первого этажа, предназначенное для размещения трубопроводов инженерных систем или хранения продуктов.
— помещение вспомогательное: помещение для обеспечения коммуникационных, санитарных, технических и хозяйственно-бытовых нужд. Пример — Кухня или кухня-ниша, передняя, ванная комната или душевая, уборная или совмещенный санузел, кладовая или хозяйственный встроенный шкаф, постирочная, помещение теплогенераторной и т. п.
— садовый дом: здание сезонного использования, предназначенное для удовлетворения гражданами бытовых и иных нужд, связанных с их временным пребыванием в таком здании. — строительная конструкция: часть здания, выполняющая определенные несущие, ограждающие и (или) эстетические функции.
— терраса: огражденная открытая (без устройства остекления) площадка, пристроенная к зданию, встроенная в него или встроенно-пристроенная, не имеющая ограничения по глубине, может иметь покрытие и устраиваться на кровле нижерасположенного этажа.
— планировочная отметка земли: геодезическая отметка уровня поверхности земли на границе с отмосткой здания.
— тамбур: вспомогательное помещение между дверьми для защиты от воздействий внешней среды. — чердак здания: помещение, расположенное в пространстве между перекрытием верхнего этажа, покрытием (крышей) и наружными стенами, расположенными выше перекрытия верхнего этажа. — эксплуатируемая кровля — специально оборудованная защитным слоем кровля, предназначенная для использования, например в качестве зоны для отдыха, размещения спортивных площадок, автостоянок, автомобильных дорог, транспорта над подземными паркингами и т. п. и предусмотренная для пребывания людей, не связанных с периодическим обслуживанием инженерных систем здания. — этаж здания: часть здания между высотными отметками верха перекрытия или пола по грунту и верха вышерасположенного перекрытия (покрытия), включающая пространство высотой в чистоте (от пола до потолка) 1,8 м и более. — этаж мансардный (мансарда): этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной, ломаной или криволинейной крыши, при этом линия пересечения плоскости крыши и фасада должна быть на высоте не более 1,5 м от уровня пола мансардного этажа. — этаж первый: этаж нижний надземный, не ниже планировочной отметки земли, доступный для входа с прилегающей территории. — этаж подвальный: этаж с отметкой поверхности пола ниже планировочной отметки земли более чем на половину высоты помещения. — этаж подземный: этаж с отметкой пола помещений ниже планировочной отметки земли на всю высоту помещений. — этаж технический: этаж, функционально предназначенный для размещения и обслуживания внутридомовых инженерных систем; может быть расположен в нижней части здания (техническое подполье) или в верхней (технический чердак), или между надземными этажами. Примечание — Техническое подполье размещается между перекрытием первого или цокольного этажа и поверхностью грунта, пола по грунту или фундаментной плитой этаж цокольный: Этаж с отметкой поверхности пола ниже планировочной отметки земли

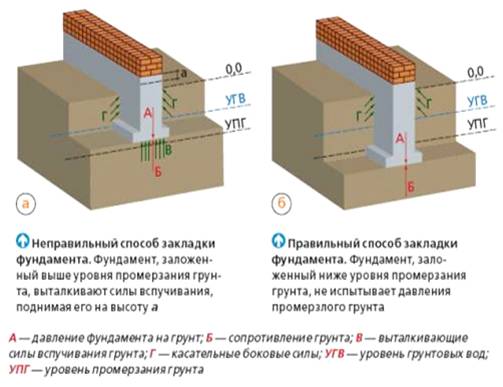

Глубина промерзания грунта по регионам России
Деформации оснований: Осадка: — деформация грунта под нагрузкой, вызывающая его равномерное уплотнение; Просадка: — деформация грунта под нагрузкой, вызывающая коренное изменение структуры грунта; Пучение: — непостоянство объема грунта за счет сезонного замерзания и оттаивания; Оползень: — скольжение одного пласта грунта по другому;
Различают следующие виды грунтов:
Песчаные — сыпучая смесь зерен кварца и других минералов крупностью 0.25 — 2 мм; Супеси — пески с примесью 5 — 10% глины; Гравелистые — горные породы, состоящие из зерен 2 — 40 мм, иногда с примесью глины; Глины — горные породы из мелких частиц (менее 0.005 мм) с примесью мелких песчаных частиц, Суглинки — пески, содержащие 10 — 30% глины; Лессовивидные — содержат более 50% пылевидных частиц, незначительно глину и известняк; Растительные — различные почвы с примесью до 20% перегноя; Скальные — состоят из твердых горных пород;
ОСНОВНЫЕ ТИПЫ ФУНДАМЕНТОВ
а — ленточный; б — столбчатый; в — сплошной; г — свайный: 1 — монолитная железобетонная плита: 2 — сваи: 3 — ростверк; 4 — стена; 5 — фундаментные балки
МОНОЛИТНЫЕ И СБОРНЫЕ ФУНДАМЕНТЫ
ТИПЫ ОПАЛУБОК. СЪЕМНЫЕ И НЕСЪЕМНЫЕ

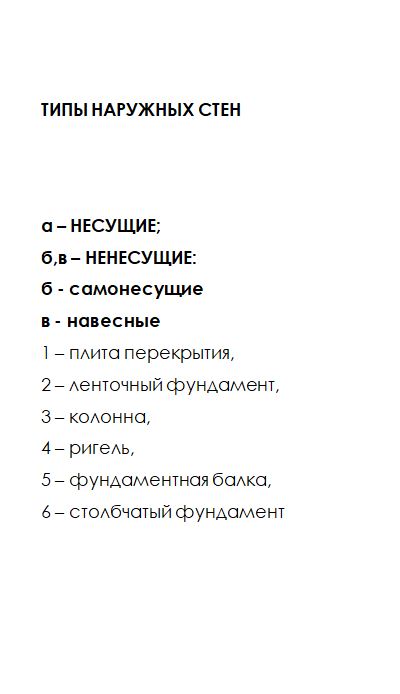

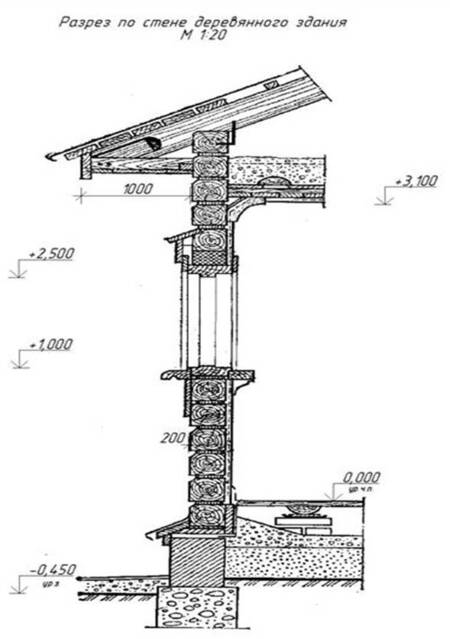

ТИПЫ НАРУЖНЫХ СТЕН

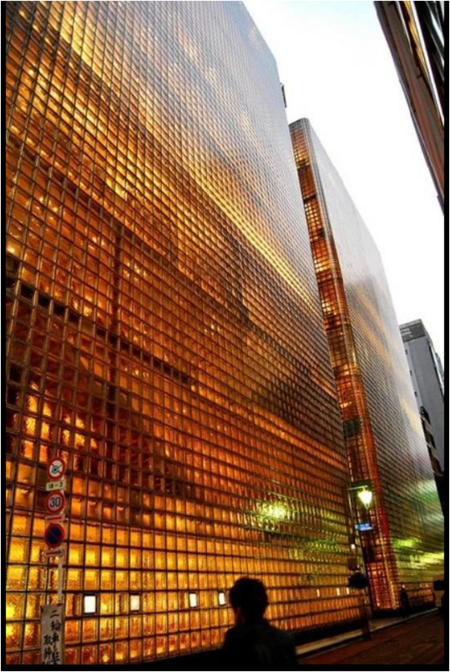

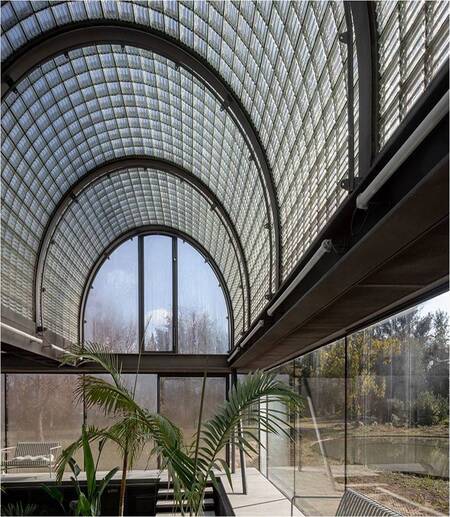

СТЕКЛОБЛОКИ
СТЕКЛОПРОФИЛИТ

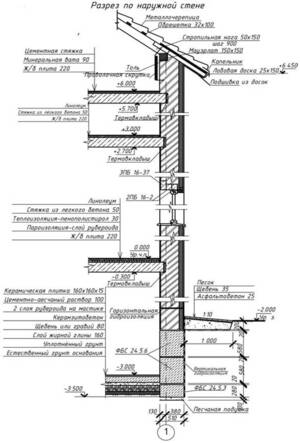

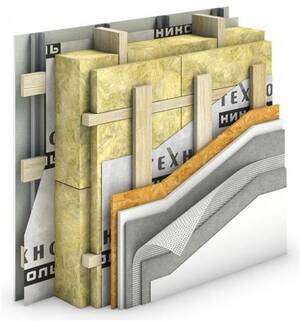

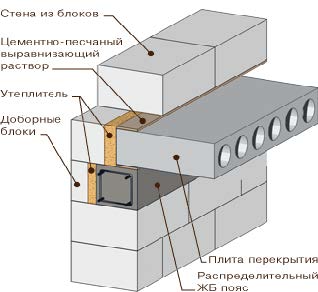

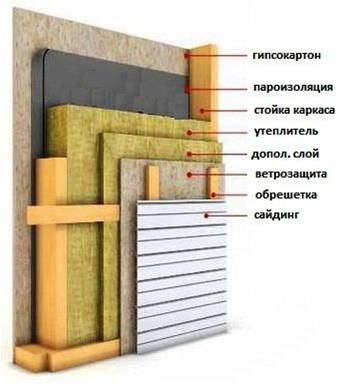

МНОГОСЛОЙНЫЕ СТЕНЫ

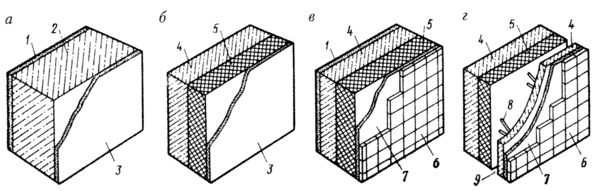

ВИДЫ ЖЕЛЕЗОБЕТОННЫХ ПАНЕЛЕЙ а — для наружных стен жилых зданий; б — внутренних;

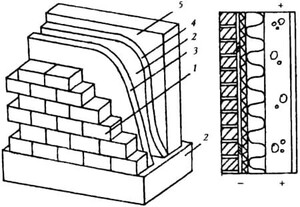

Многослойная конструкция стены: 1 — наружная облицовка — кирпичная кладка; 2 — вентиляционный зазор; 3 — ветрозащита; 4 — теплоизоляция; 5 — несущая смена; (-) — наружная плоскость стены; (+) — внутренняя плоскость стены

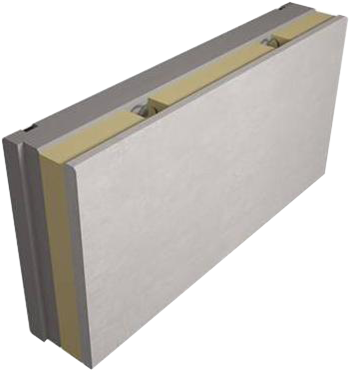

МНОГОСЛОЙНЫЕ «СЭНДВИЧ» ПАНЕЛИ
ТИПЫ ПЕРЕКРЫТИЙ ЗДАНИЙ

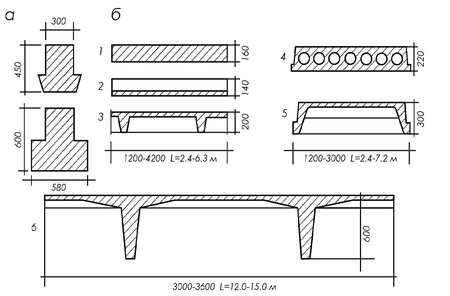

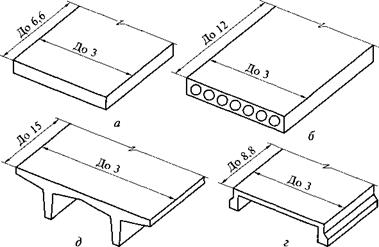

ЖЕЛЕЗОБЕТОННЫЕ ИЗДЕЛИЯ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ а — плита сплошного сечения; б — многопустотная плита; в — плита 2Т; г — ребристая плита (размеры указаны в м)

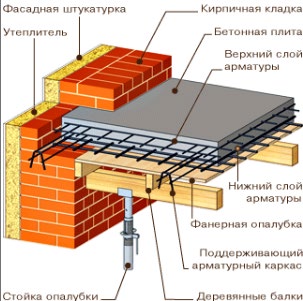

ЖЕЛЕЗОБЕТОННЫЕ И МОНОЛИТНЫЕ ПЕРЕКРЫТИЯ

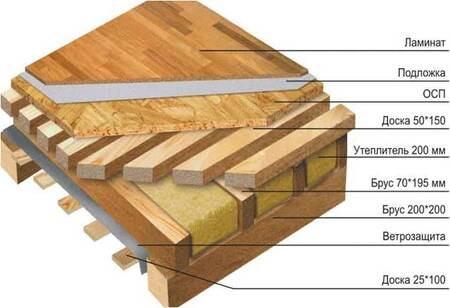

ВИДЫ ДЕРЕВЯННЫХ ПЕРЕКРЫТИЙ

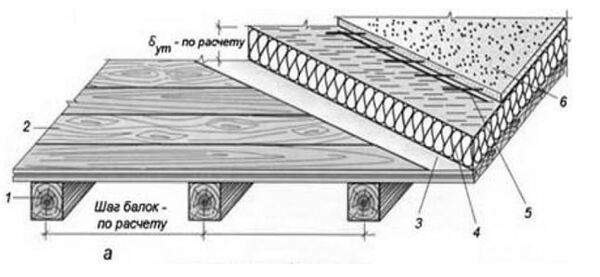

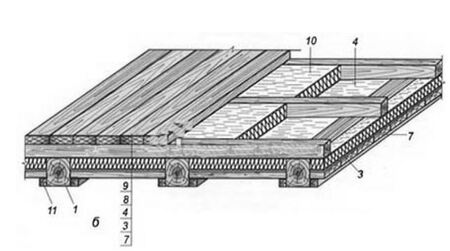

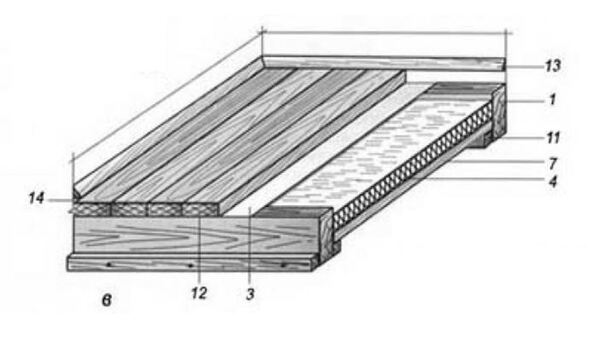

а — чердачное перекрытие с утеплением по верхней обшивке; б — перекрестное чердачное утепление; в -надподвальное перекрытие с межбалочным утеплением; 1 — балки перекрытия; 2 — дощатая обшивка; 3 — пароизоляция; 4 — первый слой утеплителя; 5 — арматурная сетка; 6 — паропроницаемая стяжка; 7 — деревянный (дощатый) накат; 8 — перекрестный каркас; 9 — дощатая обшивка (как вариант — паропроницаемая армированная стяжка); 10 — второй слой утеплителя; 11 -черепной брусок; 12 — деревянный пол; 13 — плинтус; 14 — щель воздухообмена.

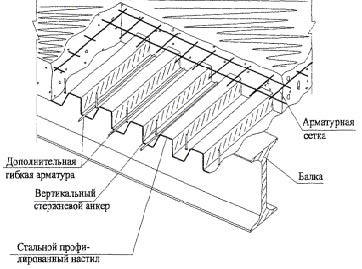

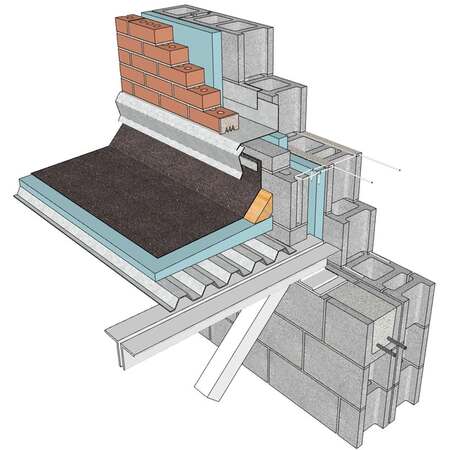

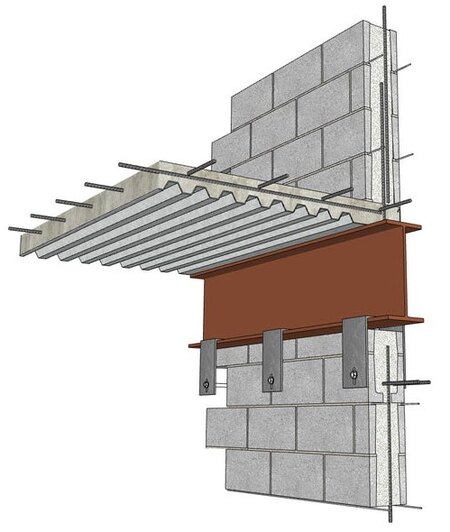

ПЕРЕКРЫТИЯ ПО ПРОФНАСТИЛУ

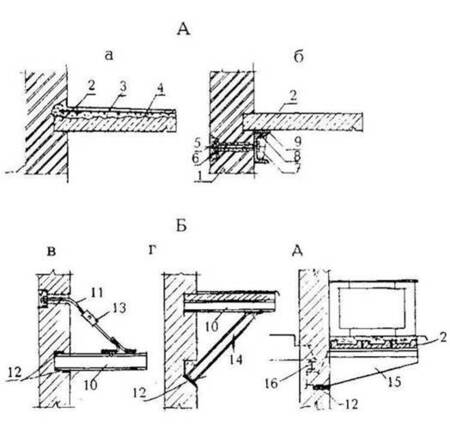

СХЕМА РАЗМЕЩЕНИЯ БАЛКОНОВ И ИХ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ТИПЫ ЗДАНИЙ:
БЕСКАРКАСНАЯ (СТЕНОВАЯ) СИСТЕМА. Используется для постройки административных и жилых зданий. Основными элементами данной системы являются внутренние и наружные несущие стены в сочетании с сборно-настильными перекрытиями. Преимуществами такой системы являются превосходные экономические и технические показатели и стабильные планировочные решения. КАРКАСНАЯ СИСТЕМА. В основном, используется для общественных зданий. В ее основе лежит сочетание колонн и ригелей со сборно-настильными перекрытиями. Основным преимуществом данной системы является возможность проведения перепланировки в уже готовом здании. ОБЪЕМНО-БЛОЧНАЯ СИСТЕМА используется для постройки жилых зданий этажностью до 16 этажей. Такая система сокращает стоимость строительства. В основе ее лежит монолитный объемный железобетонный блок равный одной комнате. СТВОЛЬНАЯ СИСТЕМА. Используется для общественных и жилых зданий большой этажности с применением свободных планировочных решений. Ствольная конструктивная система дает значительное пространство между наружными конструкциями и стволом, не требуя при этом дополнительных промежуточных опор. Преимуществом является жесткость и сейсмостойкость сооружения, а также возможность строительства на неравномерном основании. ОБОЛОЧКОВАЯ СИСТЕМА применяется для зданий с высотой более 40 этажей, совмещает в себе несущие и ограждающие функции, а так же дает значительный простор для планировки.
БЕСКАРКАСНАЯ (СТЕНОВАЯ) СИСТЕМА
ТИПОЛОГИЯ БЕСКАРКАСНЫХ ЗДАНИЙ
КАРКАСНАЯ СИСТЕМА
РАСПОЛОЖЕНИЕ РИГЕЛЕЙ В КАРКАСЕ

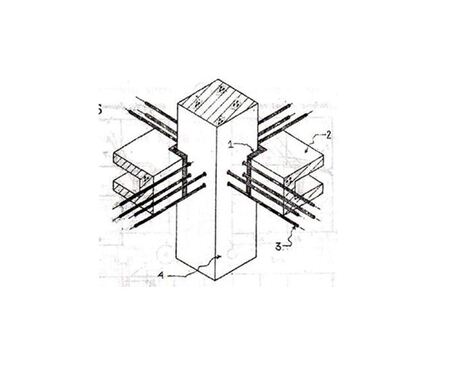

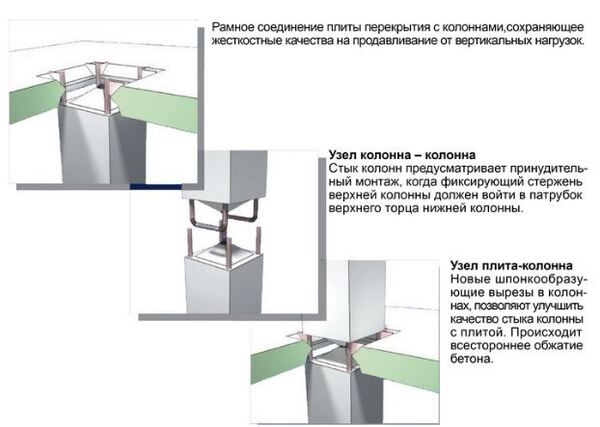

БЕЗРИГЕЛЬНАЯ СИСТЕМА
ОБЪЕМНО-БЛОЧНАЯ СИСТЕМА

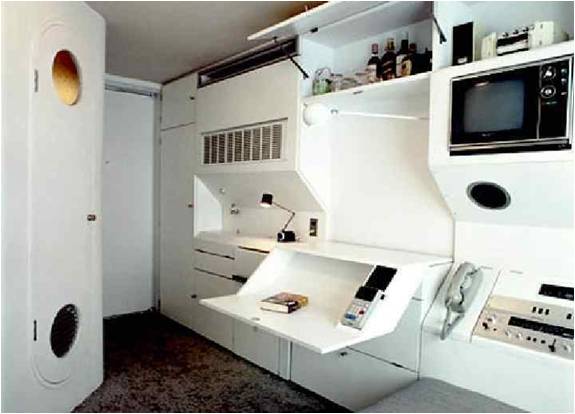

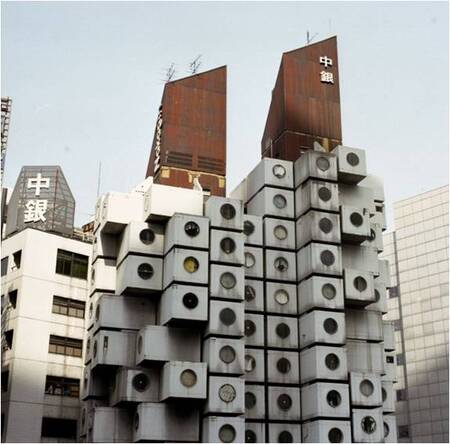

Nakagin Capsule Tower (Капсульная башня «Накагин») (яп. 中銀カプセルタワー) — тринадцатиэтажное здание смешанного использования (жилое и офисное), возведённое по проекту японского архитектора Кисё Курокава в квартале Симбаси (Shimbashi) специального района Минато города Токио (Япония).
Построенное в 1972 году здание является редким примером японского метаболизма — движения, которое стало символом послевоенного культурного возрождения Японии, а также символом технических амбиций страны. Здание стало первым в мире воплощением «капсульной» архитектуры для практических целей. Снесено в 2022 году
СТВОЛЬНАЯ СИСТЕМА

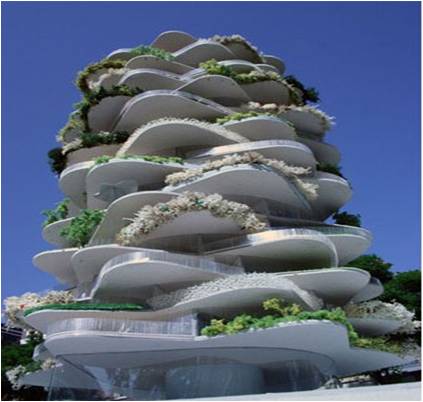

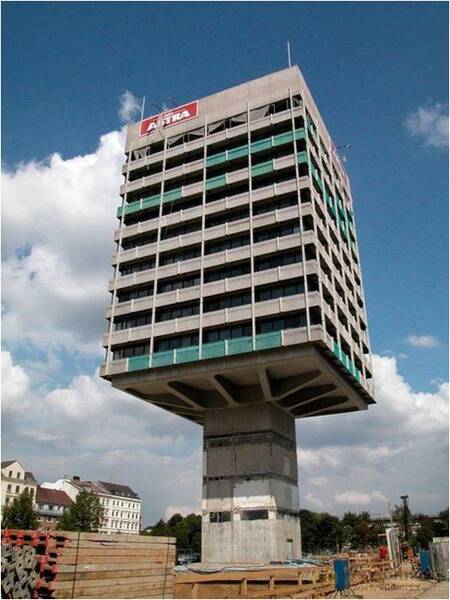

КОНСТРУКТИВНАЯ СХЕМА С МОНОЛИТНЫМ СТВОЛОМ, поддерживающим на консолях конструкции Использование ствольной системы. Дом-кактус в Роттердаме (слева) Дом пивоваренной компании «Астра» (справа)
ОБОЛОЧКОВАЯ СИСТЕМА. СТАЛЬНОЙ ЭКЗОСКЕЛЕТ
КОМБИНИРОВАННЫЕ РЕШЕНИЯ

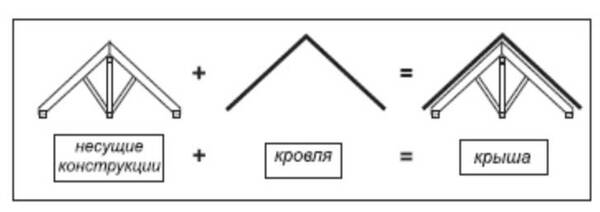

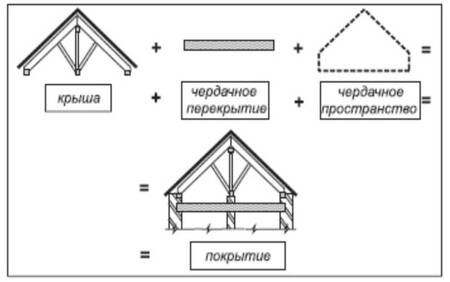

ОСНОВНЫЕ ТИПЫ КРЫШ

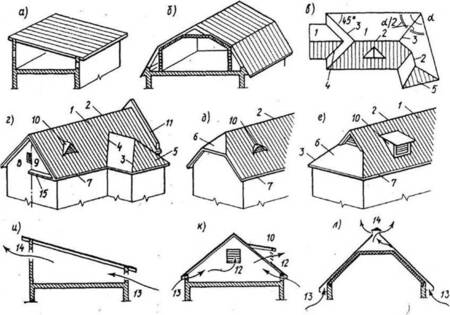

ОСНОВНЫЕ ТИПЫ ФОРМ ЧЕРДАЧНЫХ СКАТНЫХ КРЫШ

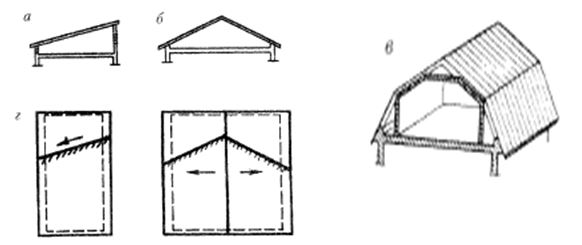

а — односкатная с планом Б — двухскатная В — двухскатная ломанного профиля с мансардой Г, д, е- общий вид двухскатной крыши с полувальмовой, с фронтоном, с вальмой И, к, л — схемы проветривания чердаков, а также воздушных прослоек совмещенных крыш 1 — скат крыши 2 — конек крыши 3 — накосное ребро 4 — ендова 5 — вальма 6 — полувальма 7 — свес крыши 8 — фронтон 9 — тимпан фронтона 10 — слуховое окно 11 — щипец 12 — решетка жалюзи 13 — проточное отверстие 14 — вытяжное отверстие 15 — карниз фронтона

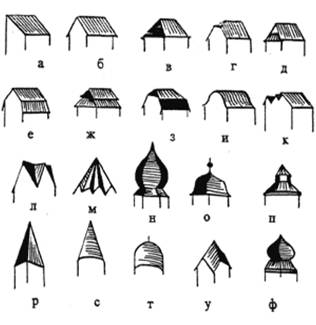

а — односкатная б — двускатная крыша в — вальмовая (четырехскатная) крыша г — полувальмовая крыша д — вальмовая крыша с козырьком е — мансардная крыша с фронтоном ж — мансардная вальмовая крыша з — мансардовая крыша с дополнительным скатом и — бочкообразная крыша к — шедовая крыша л — крестовая крыша м — складчатая конусообразная крыша н — луковичная глава о — сомкнутая кровля п — круглая односкатная крыша р — пирамидальная крыша с — коническая крыша т—купол у — ромбовидная крыша ф—четырехскатная крыша с луковицей
ВОДООТВОД

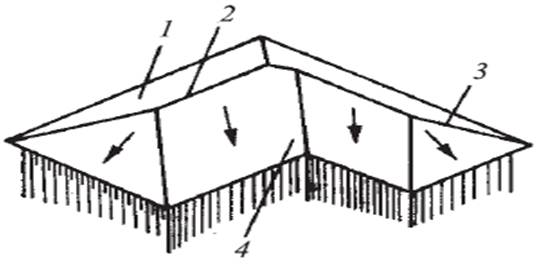

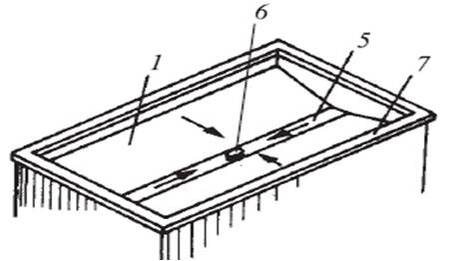

а — наружный; б — внутренний: 1 — скат; 2 — конек; 3 — ребро; 4 — ендова (разжелобок); 5 — водосборный лоток; 6 — водоприемная воронка; 7 — парапет

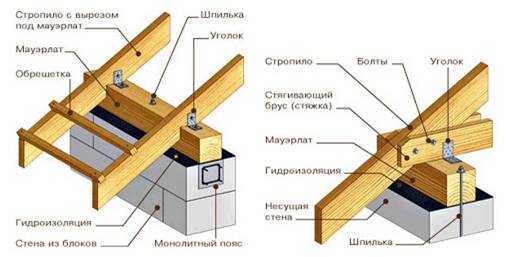

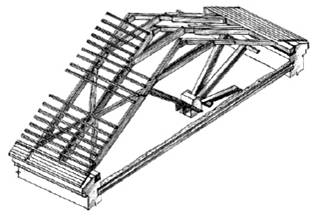

ОСНОВНЫЕ ТИПЫ СТРОПИЛ
ВИСЯЧИЕ СТРОПИЛА опираются только на две крайние опоры (например, только на стены здания без промежуточных опор). Стропильные ноги соединяются затяжкой, препятствующей их разъезжанию НАСЛОННЫЕ СТРОПИЛА устанавливают в домах со средней несущей стеной или столбчатыми опорами КРЕПЛЕНИЕ СТРОПИЛЬНОЙ НОГИ: 1 —стропильная нога; 2 — мауэрлат; 3 — гидроизоляция; 4 — обрешетка; 5 — скрутка из проволоки для крепления стропильной ноги к кирпичной стене; 6 — костыль или закладной элемент

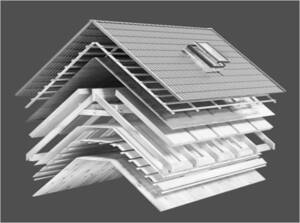

ТИПЫ КРОВЕЛЬНЫХ ПОКРЫТИЙ

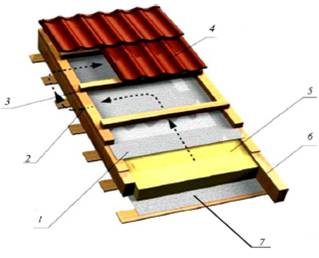

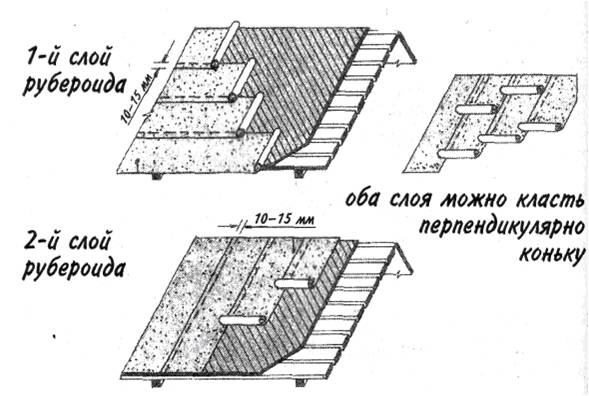

ЧЕРЕПИЧНАЯ КРЫША И РУЛОННАЯ КРОВЛЯ
1 — ветровлагозащитная мембрана; 2 — контробрешетка; 3 — поперечная решетка; 4 — черепица; 5 — утеплитель; 6 — стропила; 7 — пароизоляция

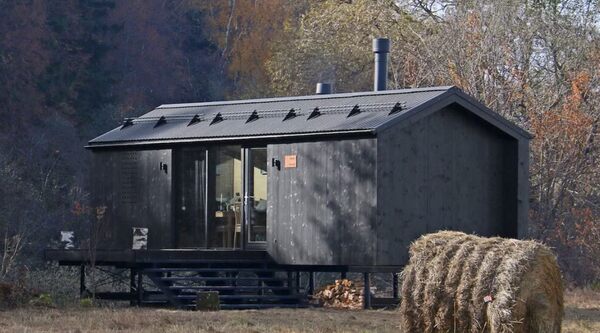

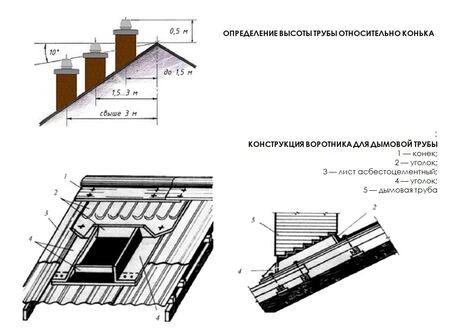

ЛИСТОВАЯ КРОВЛЯ — Металлочерепица — прочна, красива, но шумновата — Кровельный профнастил — недорогой родственник металлочерепицы — Ондулин — экологичен, водостоек, но горюч — Шифер — дешев, долговечен, но содержит асбест — Стальная фальцевая кровля — гибкая, гладкая и блестящая, но холодная — Фальцевая кровля из меди и алюминия — нарядно и очень надежно, но дорого
МЯГКАЯ КРОВЛЯ — Гибкая черепица — стеклохолст плюс битум — Рулонная наплавляемая кровля — Плоская мембранная кровля

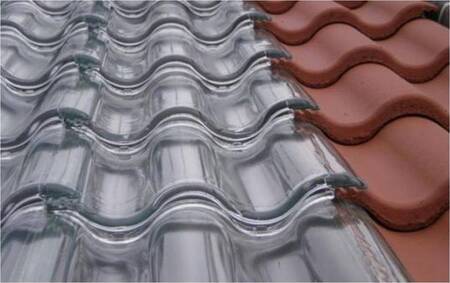

ШТУЧНЫЕ КРОВЕЛЬНЫЕ МАТЕРИАЛЫ — Черепица керамическая — очень красивая, но тяжелая и дорогая — Песчано-цементная черепица — легче глиняной, но служит не так долго — Сланцевая кровля — редкое элитное покрытие
НАЛИВНАЯ КРОВЛЯ — наносится прямо на бетон

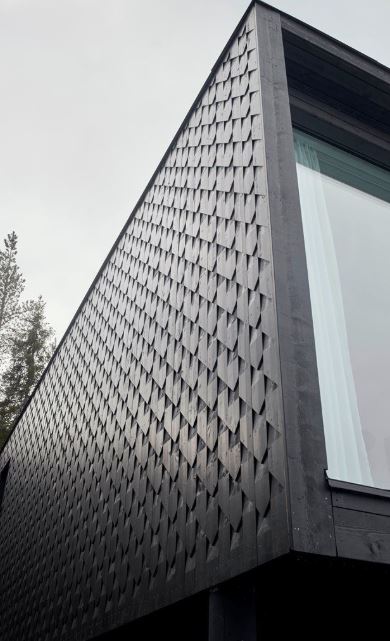

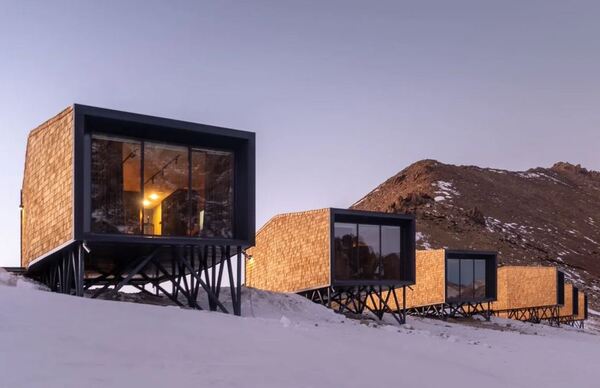

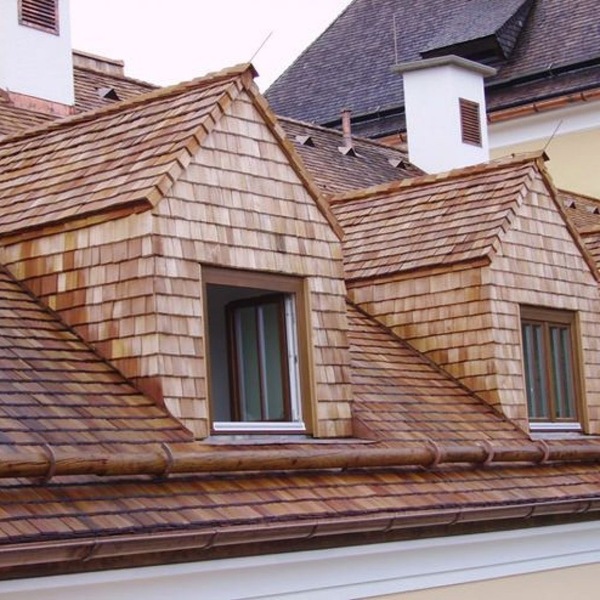

ДЕРЕВЯННАЯ ЧЕРЕПИЦА
— Шиндель. Дощечки, получаемые путем «расщепления» или колки полена вдоль волокон. Производится как вручную, так и механическим способом. У изделий ручного производства допустимы отличия по форме и толщине в пределах одной партии. Применялась на территории германских княжеств. — Дранка. По методу изготовления похожа на шиндель, но тоньше его. Геометрические размеры штучных элементов по аналогии могут отличаться. Использовалась на Руси в обустройстве крестьянских изб. — Гонт. Фигурно выпиленные дощечки, имеющие в срезе форму ласточкиного хвоста. Узкий боковой край, играющий роль шипа, заводится в край соседнего элемента с характерным пазом, благодаря чему создается практически герметичное соединение. Применялся в странах Западной Европы. — Лемех. Линзообразные детали, напоминающие формой рабочую часть ложки. Выпуклые элементы изготавливаются с ровным или узорчатым, выполненным в виде своеобразных ступенек, нижним краем. Лемех укладывали на купола деревянных церквей, крыли им терема и боярские хоромами. — Тес. Попросту полноразмерные доски, они же теснины. Укладываются вдоль или поперек стропильной системы или на слеги — бревна, опирающиеся на самцы. На Руси в старину применялись в устройстве кровли над избами богатых купцов и зажиточных крестьян.

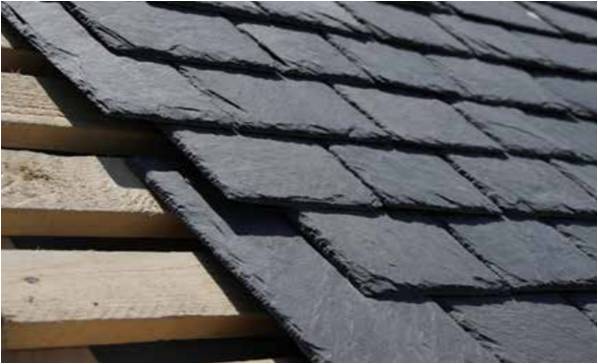

СЛАНЕЦ И КВАРЦИТ В КРОВЕЛЬНОМ ПОКРЫТИИ

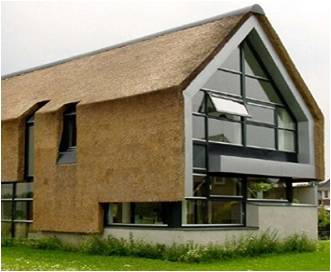

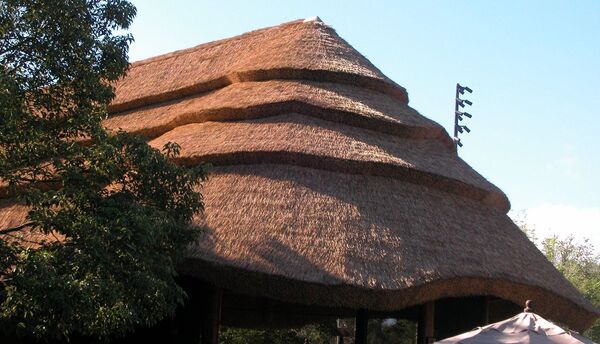

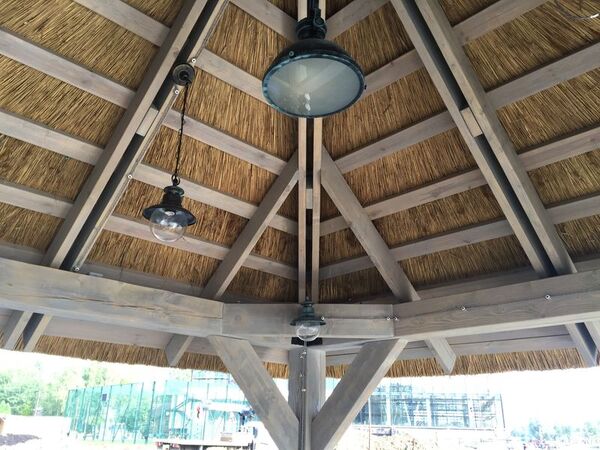

КРОВЛЯ ИЗ КАМЫША/СОЛОМЫ

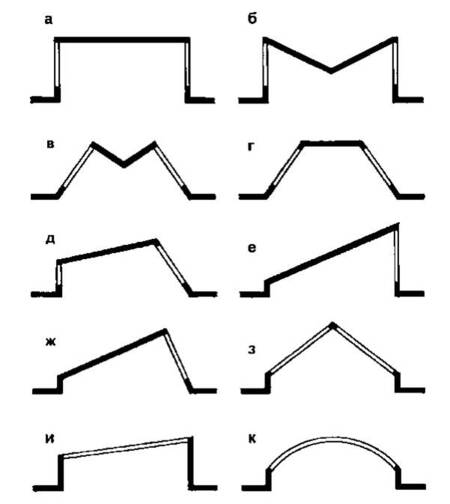

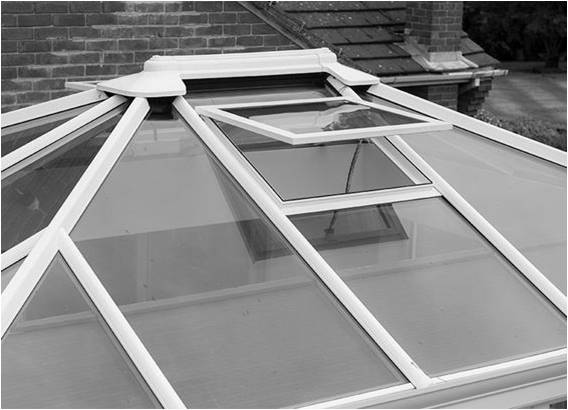

ОСНОВНЫЕ ТИПЫ СВЕТОВЫХ И СВЕТОАЭРАЦИОННЫХ ФОНАРЕЙ:
а — прямоугольные; б, в — трапециевидные; г — треугольные; д — М-образные; е -шедовые; ж — зенитные (панельный и точечный)

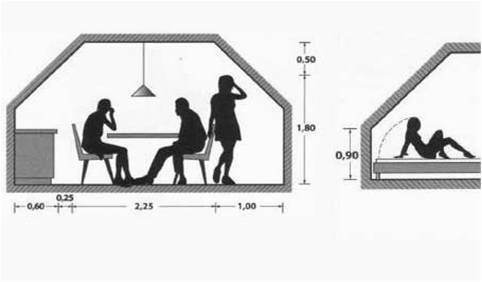

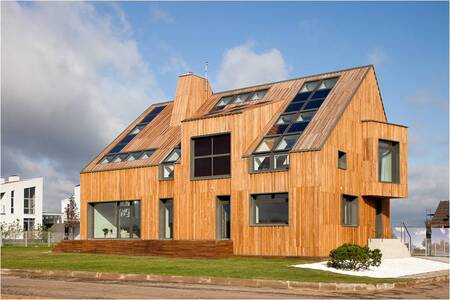

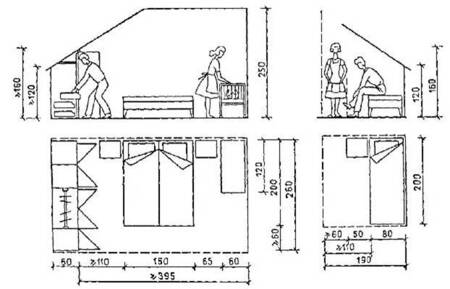

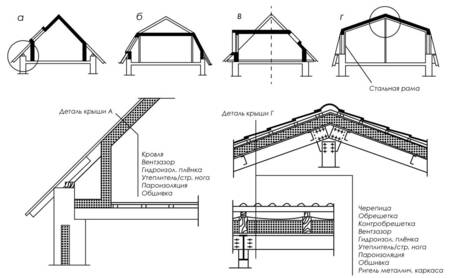

МАНСАРДНЫЕ ОКНА

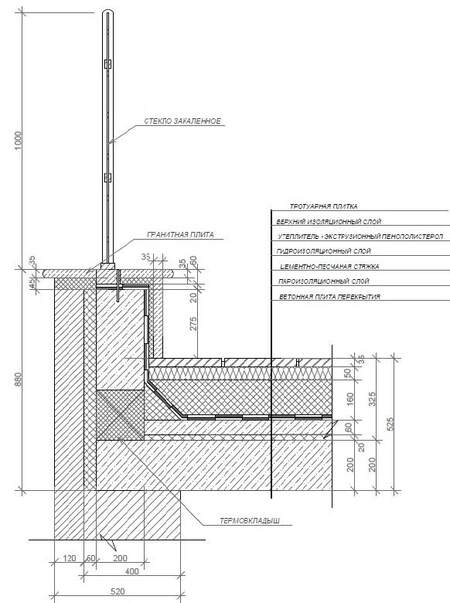

ЭКСПЛУАТИРУЕМЫЕ КРОВЛИ
