ВИДЫ ВЫКЛЮЧАТЕЛЕЙ

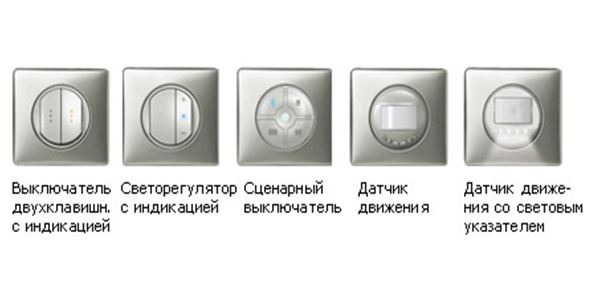

СВЕТОРЕГУЛЯТОРЫ И ДАТЧИКИ ДВИЖЕНИЯ

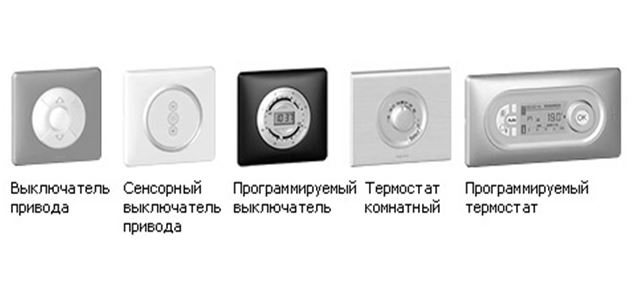

ПРОГРАММИРУЕМЫЕ ВЫКЛЮЧАТЕЛИ И ТЕРМОСТАТЫ
ПРИМЕРЫ ПРИМЕНЕНИЯ ОДНОКЛАВИШНЫХ ВЫКЛЮЧАТЕЛЕЙ
ПРИМЕРЫ ПРИМЕНЕНИЯ ДВУХКЛАВИШНЫХ ВЫКЛЮЧАТЕЛЕЙ

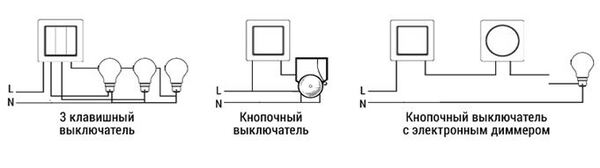

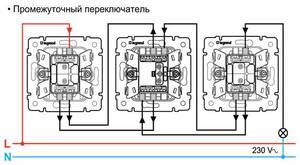

ТРЕХКЛАВИШНЫЕ ВЫКЛЮЧАТЕЛИ И ДРУГИЕ МЕХАНИЗМЫ

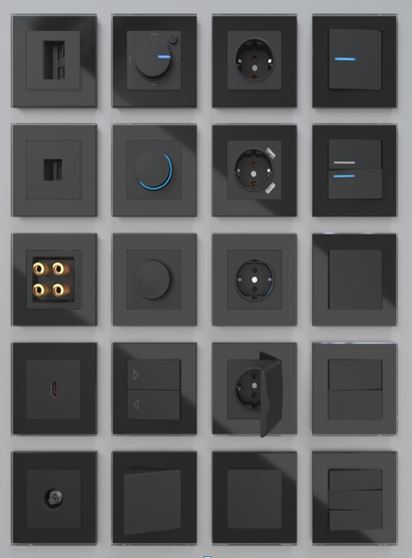

Выключатели модульных серий состоят из рамок и самого механизма. Выделяют два типа модульных серий: немецкого и итальянского стандарта.
По немецкому стандарту рамки делятся перемычками, внутри которых располагается по два выключателя. Такие модули можно устанавливать и вертикально, и горизонтально.
Модули по итальянскому стандарту более компактны, потому что не делятся перемычками. Но устанавливать их можно только горизонтально.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК/ВЫКЛЮЧАТЕЛЕЙ
ГОСТ 21.210-2014 Система проектной документации для строительства УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ ЭЛЕКТРООБОРУДОВАНИЯ И ПРОВОДОК НА ПЛАНАХ
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ВЫКЛЮЧАТЕЛЕЙ/РОЗЕТОК, ЧАСТО ИСПОЛЬЗУЕМЫЕ В ДИЗАЙН ПРОЕКТАХ

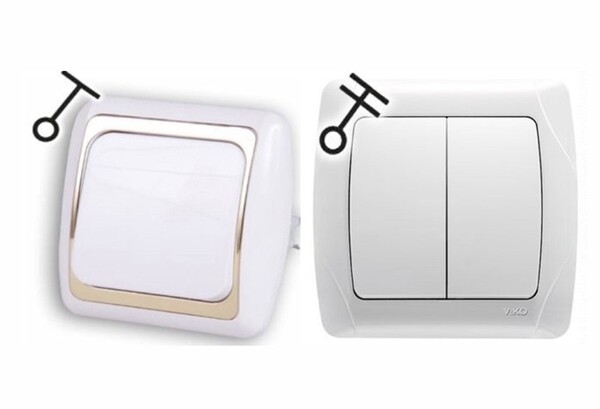

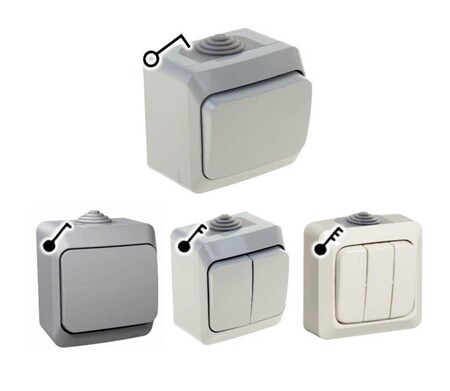

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ВЫКЛЮЧАТЕЛЕЙ

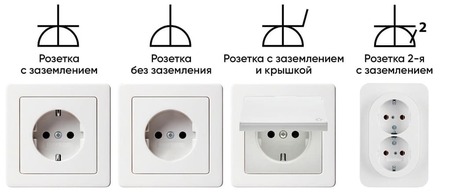

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ РОЗЕТОК

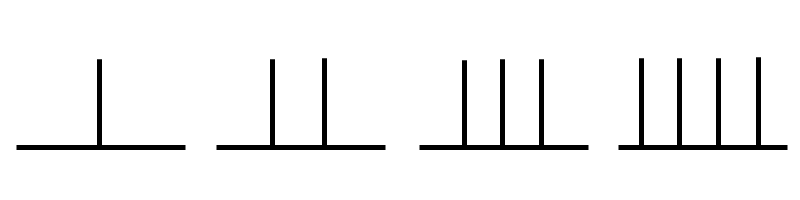

Количество мест в розетке и фаз электросети
Если штрихи параллельны, то их количество определяет количество мест в розетке (одно-, двух-, трех- и четырехместная) для однофазной электросети. Это наиболее часто встречаемые варианты на схемах для жилых и офисных помещений. Однофазная — это 220 вольт. Если штрихи расположены полузвездочкой, значит розетка —трехфазная (380 вольт). Количество мест всегда одно. Такие обозначения используются в жилых помещениях для указания розетки для подключения электроплиты, а также на чертежах промышленных зданий и сооружений, где используется соответствующая техника.
Метод установки розетки и ее IP (степень защиты)

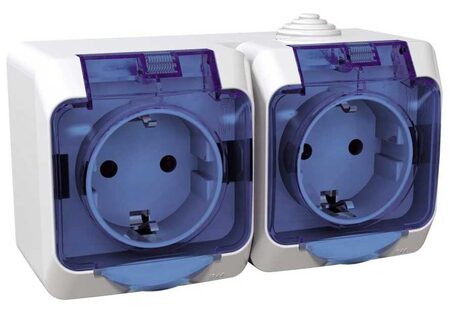

Влагозащитные розетки: устанавливается специальная крышка, защищающая контакты от попадания воды. уровень защиты от IP 44.
Первая цифра означает степень защиты от пыли и мелких частиц. Имет значение от 0 до 6. 0 — розетка не защищена от пыли и частиц; 1 — розетка защищена от попадания частиц пыли размером более 50 миллиметров; 2 — электроустановочное изделие защищено от частиц пыли размером более 12 миллиметров; 3 — розетка защищена от частиц пыли размером более 2,5 миллиметров; 4 — защита от частиц пыли размером от 1 миллиметра; 5 — розетка защищена от пыли очень надёжно; 6 — абсолютная защита электроустановочного изделия от пыли различных размеров.
Вторая цифра. указывает на уровень защиты розетки от влаги. может быть от 0 до 8. 0 — защита от влаги отсутствует; 1 — защита от вертикально падающих капель воды; 2 — защита от капель, падающих под углом 15 градусов; 3 — защита от капель влаги, которые могут падать под углом и в 60 градусов; 4 — защита от брызг воды; 5 — защита от струй воды; 6 — розетка защищена от мощных струй воды 7 — розетка защищена от коротких погружений в воду; 8 — розетка не боится длительного погружения в воду.
В обычных помещениях розетки со степенью защиты IP20. в ванных комнатах, в помещениях с бассейном розетки степени защиты IP44. На улице розетки с IP65 и выше. В ванных комнатах следует устанавливать розетки с встроенным УЗО. розетки с защитными шторками Розетка, оборудованная функцией защитного отключения. Электроэнергия отключается автоматически при обнаружении опасной утечки тока.

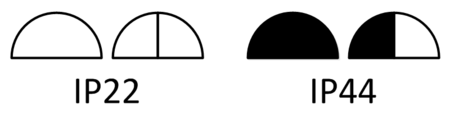

Степень защиты розетки указывается согласно ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)». Правило простое: если в полукруге есть закрашенная область — IP44, если нет — IP20.

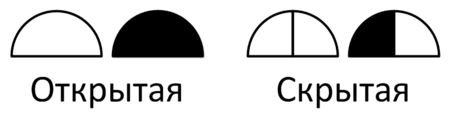

Также коротко о методе установки розетки. Они могут быть скрытой и открытой установки. Правило: если полукруг делиться пополам — скрытая установка, если не делиться — открытая.
РОЗЕТКИ СКРЫТОЙ И ОТКРЫТОЙ УСТАНОВКИ
НОРМЫ УСТАНОВКИ РОЗЕТОК

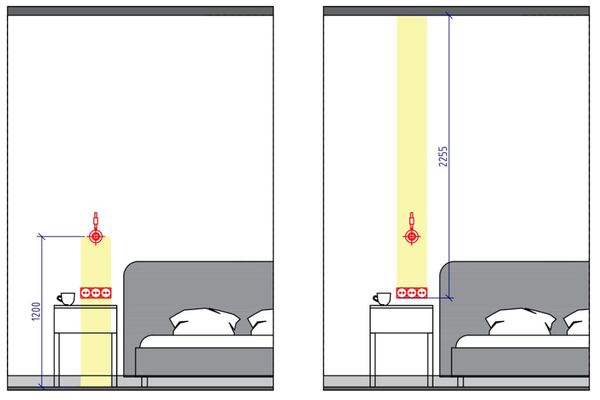

ОПТИМАЛЬНАЯ ВЫСОТА УСТАНОВКИ РОЗЕТОК: — над уровнем «чистого пола» -250-300мм — над поверхностью стола — 150-200мм

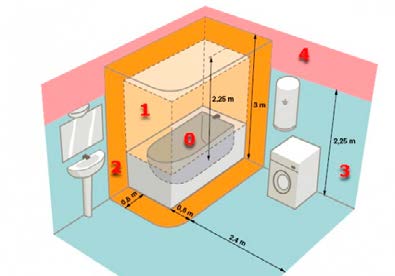

ЖИЛЫЕ ПОМЕЩЕНИЯ: не менее 1 розетки на каждые 4 м. периметра КОРИДОРЫ: не менее 1 розетки на каждые 10 м² КУХНЯ: не менее 4 розеток для бытовых приборов, по одной розетке с отдельными выводами для электроплиты, духовки, посудомоечной машины. САН.УЗЛЫ: Площадь ванной комнаты условно делится на 4 зоны: Зона 0 — нельзя ставить приборы напряжением 220В. Можно ставить только влагозащищенные, разрешенный максимум — 12В. Розетки ставить запрещено. Зона 1 — можно ставить электроприборы с показателем защиты IPX5. Обычно в эту зону ставят водонагреватели. Розетки ставить запрещено. Зона 2 — расстояние 60 см от зоны 1. Можно ставить приборы без выключателя, подключать только через цельный кабель. Можно ставить вытяжной вентиляятор, розетку для электробритвы, гидромассажные устройства для ванн. Зона 3 — расстояние 240 см от зоны 2. Можно ставить розетки, но со степенью влагозащиты IP44. Выбирайте модели с крышками и шторками для контактов под вилку.
СОСТАВ И ГАБАРИТЫ РОЗЕТКИ

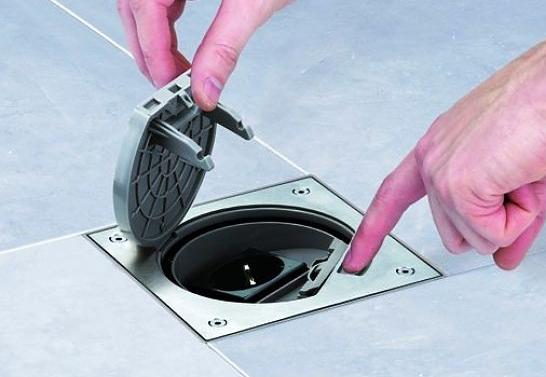

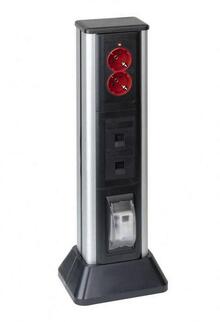

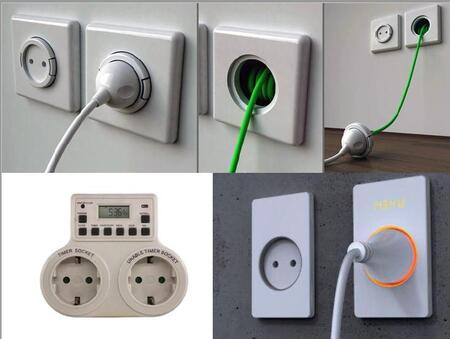

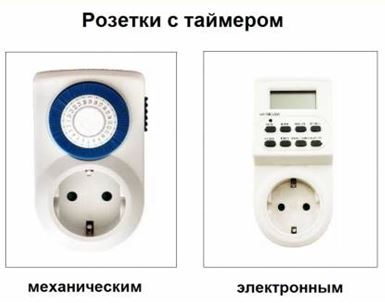

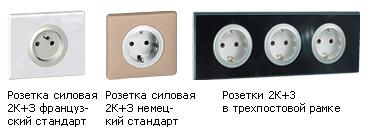

ТИПЫ РОЗЕТОК

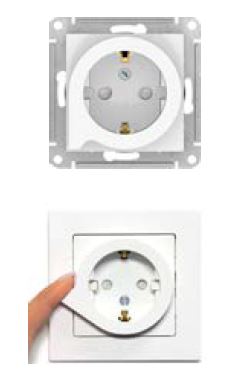

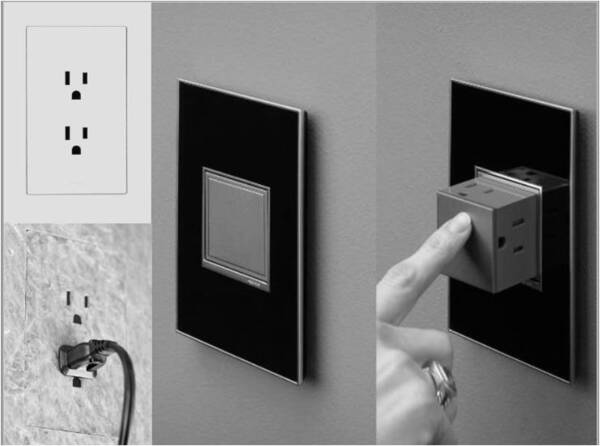

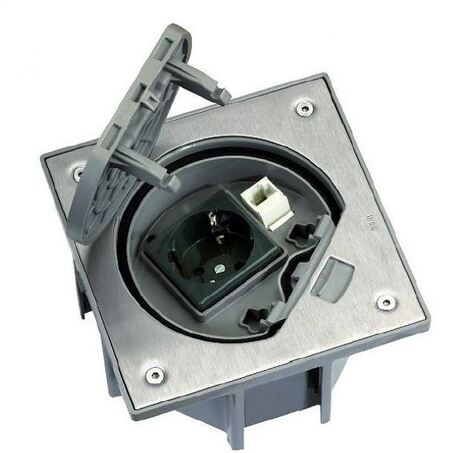

с выталкивающим механизмом
РОЗЕТКИ И ЭЛЕКТРОСЕТИ — 220 В, 50 Гц. категория электросети выдает напряжение в одну фазу (220 В). Этого достаточно для подключения крупной и мелкой бытовой техники как отечественного, так и зарубежного производства — 380 В, 50 Гц. напряжение уровня трех фаз. Оно подходит для подключения к розеткам уже промышленной, сельскохозяйственной техники — компрессоры, электропечи, дробилки, различные заводские станки и проч.
БАЗА ДЛЯ КЛАССИФИКАЦИИ РОЗЕТОК Номинальное напряжение. 220-240 Вольт переменного напряжения. Характерная частота — 50 Гц.

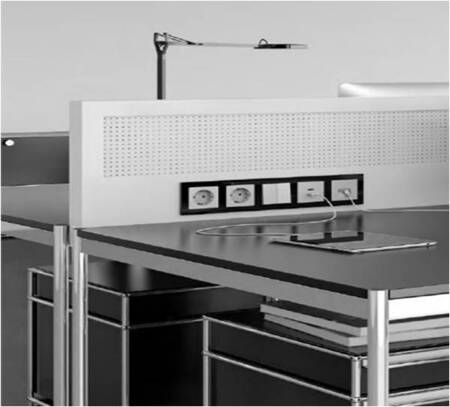

Вид разъема розетки. Количество разъемов. розетки одинарные, двойные и модульные.

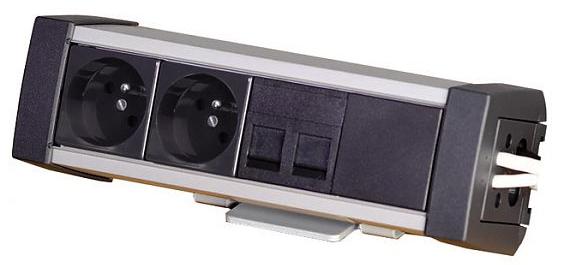

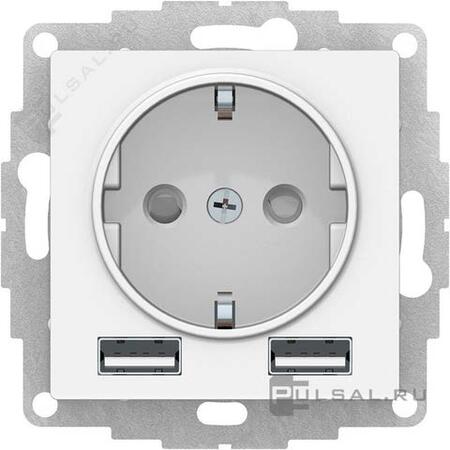

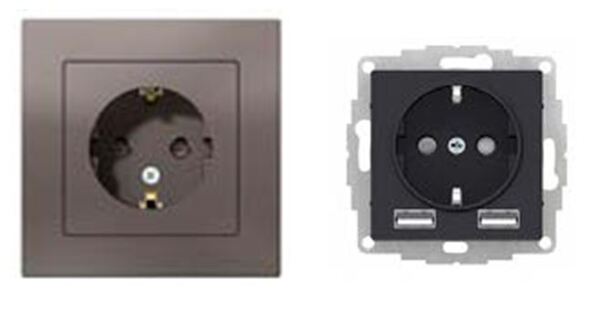

Могут встречаться комбинированные варианты — со встроенными портами USB, HDMI.

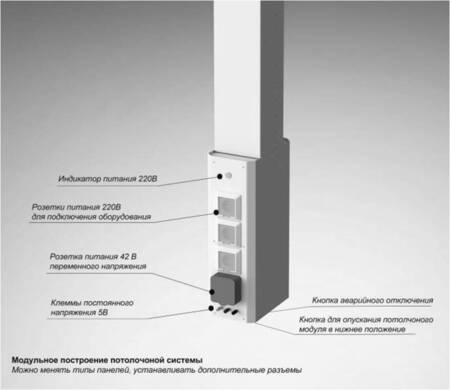

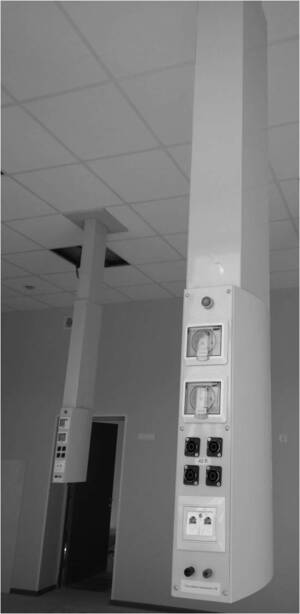

Принцип монтажа — наружные, скрытые, переносные.

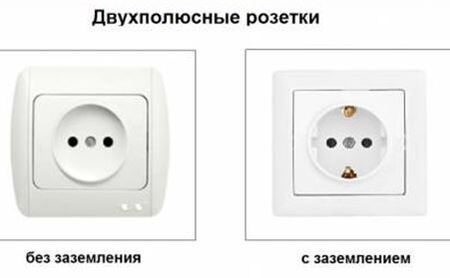

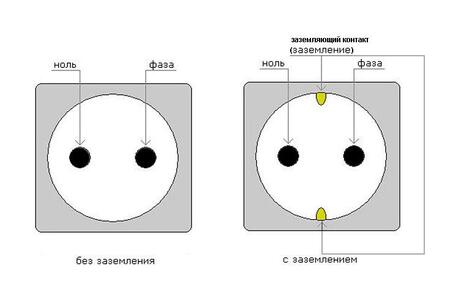

Розетка без заземления. Предназначена исключительно для маломощных потребителей электроэнергии.
Розетка с заземлением. Предназначена для всех электроприборов, мощностью более 300 Вт.
Розетки штепсельные IP44 Штепсельная розетка трехполюсная с защитным контактом, 3к+n Трехполюсные штепсельные розетки — устройства с тремя полюсами, рассчитанные на подачу 380 В.
Многие модели имеют заземление (обязательно по новым правилам ГОСТ), а для основания применяется негорючий материал, устойчивый к нагреву и огню.
Трехполюсные устройства, как правило, имеют наружное исполнение и комплектуются резиновыми втулками для защиты внутренностей от влаги и пыли.
Пример — розетка РШ 30-0-В-А-25/380. Имеет штыревую конструкцию и заземляющий контакт, предназначена для электротехнических устройств сети переменного тока.
Рабочая частота — 50 Гц, напряжение — 380 В, номинальный ток — 25. Изделие имеет четыре контакта для подключения и вес 95 г.

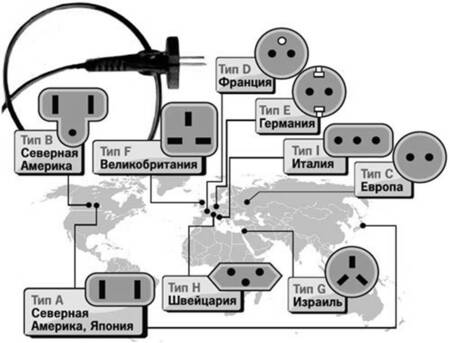

СТАНДАРТЫ НАПРЯЖЕНИЙ, ЧАСТОТЫ ПЕРЕМЕННОГО ТОКА И ТИПЫ РОЗЕТОК В РАЗНЫХ СТРАНАХ
Таблица примерного потребления электроэнергии бытовыми приборами
Ниже представлен список различных бытовых приборов с указанием их приблизительной мощности:
- Электрическая печь — 17 221 ватт
- Центральный кондиционер — 5000 ватт
- Сушильная машина для белья и одежды — 3400 ватт
- Духовка электрическая — 2300 ватт
- Посудомоечная машина — 1800 ватт
- Фен — 1538 ватт
- Обогреватель — 1500 ватт
- Кофеварка — 1500 ватт
- Микроволновая печь — 1500 ватт
- Аппарат для приготовления попкорна — 1400 ватт
- Тостер-печь (тостер овен) — 1200 ватт
- Утюг — 1100 ватт
- Тостер — 1100 ватт
- Комнатный кондиционер — 1000 ватт
- Электрическая кухонная плита — 1000 ватт
- Пылесос — 650 ватт
- Нагреватель воды — 479 ватт
- Стиральная машина — 425 ватт
- Кофеварка эспрессо (эспрессо-машина) — 360 ватт
- Осушитель воздуха — 350 ватт
- Плазменный телевизор — 339 ватт
- Блендер — 300 ватт
- Морозильная камера — 273 ватта
- Жидкокристаллический телевизор (LCD) — 213 ватт
- Игровая приставка — 195 ватт
- Холодильник — 188 ватт
- Обычный телевизор (с электронно-лучевой трубкой) — 150 ватт
- Монитор — 150 ватт
- Компьютер (блок питания) — 120 ватт
- Портативный вентилятор — 100 Вт
- Электрическое одеяло — 100 Вт
- Стационарный миксер — 100 Вт
- Электрическая открывалка для банок — 100 Вт
- Плойка для завивки волос — 90 Вт
- Потолочный вентилятор — 75 Вт
- Увлажнитель воздуха — 75 Вт
- Лампа накаливания (60-ваттная) — 60 Вт
- Стереосистема — 60 Вт
- Ноутбук — 50 Вт
- Принтер — 45 Вт
- Цифровой видеорегистратор (DVR) — 33 Вт
- Аквариум — 30 Вт
- Кабельная коробка — 20 Вт
- Компактная люминесцентная лампа (энергосберегающая лампа), эквивалентная 60-ваттной — 18 Вт
- DVD-плеер — 17 Вт
- Спутниковая антенна — 15 Вт
- Видеомагнитофон — 11 Вт
- Радиочасы — 10 Вт
- Переносная стерео-система (бумбокс) — 7 Вт
- Беспроводной роутер Wi-Fi — 7 Вт
- Зарядка для мобильного телефона — 4 Вт
- Беспроводной телефон — 3 Вт
ЧТО ЗАПРЕЩЕНО ДЕЛАТЬ ПРИ ЗАМЕНЕ ЭЛЕКТРОПРОВОДКИ В КВАРТИРЕ
— Соединять провода вне распределительной проводки. — Соединять провода по средствам скруток (поскольку со временем контакт в скрутках ухудшится и может произойти пожар). — Срывать пломбы с счетчика электроэнергии (если он установлен внутри квартиры). — Штробить стены в панельных домах. Допускается делать только вертикальные штробы в штукатурном слое или же прокладывать электропроводку в гофре за фальш-стеной из гипсокартона. — Выполнять ремонт электропроводки в квартире с помощью усеченного кабеля (маркировка ТУ). Для примера если на кабеле с маркой ТУ написано, что сечение кабеля 3×2.5 мм то в реальности оно может быть сечением в пределах 1.5–1.8 мм. — Монтировать кабельно-проводниковую продукцию ближе чем 10–15 см к оконным и дверным проемам. — Использовать не влагозащищённое оборудование в ванных комнатах. Для установки в ванных комнатах степень защиты розеток должна быть не менее чем IP54. — Монтировать электропроводку вблизи газопровода или труб водоснабжения. — Подключать к АВ 16 А кабеля с сечением менее чем 2.5 мм², поскольку кабель будет греться и терять изоляцию, а автоматический выключатель не сработает. — Делать горизонтальные штробы. — Подключать оборудование на прямую без какой-либо защиты (АВ, УЗО и так далее). — Нарушать целостность конструкции несущей стены.
Работы, не требующие согласования с органами надзора
■ Заменять розетки, выключатели, разветвительные коробки. ■ Заменять поврежденный кабель одной цепи. ■ Ремонтировать и заменять монтажные коробки розеток и выключателей. ■ Устанавливать кабель-каналы. ■ Добавлять светильники и выключатели к существующим цепям света. ■ Добавлять новые розетки к существующим розеточным цепям.

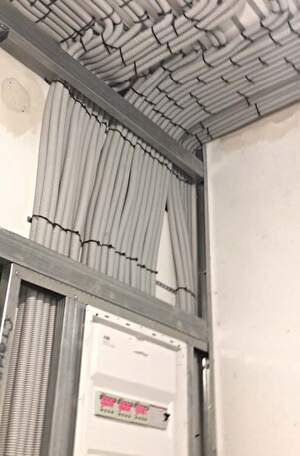

Скрытая проводка
■ Кабели с двойной изоляцией из ПВХ прокладываются внутри стены без дополнительной защиты. ■ Кабели прокладываются только по вертикальным или горизонтальным линиям. ■ Горизонтальная прокладка ведется в 5 — 10 см от карниза, балок. На расстоянии в 15 см от потолка и в 15 — 20 см от плинтуса. ■ Вертикальные штробы должны идти не менее чем в 15 см от углов, дверных и оконных проемов. ■ Расположение кабелей внутри стены должно быть известно, чтобы не повредить проводку, когда нужно будет сверлить стены или забивать гвозди. ■ Самый надежный способ прокладки скрытой проводки — в полу. Провод монтируется в гофрированную трубу. Кабели прокладываются не менее чем в 15 см от стен, чтобы не повредить провода при установке плинтусов. ■ Толщина бетона над гофрированной трубой должна быть не менее 3 см.
Открытая проводка

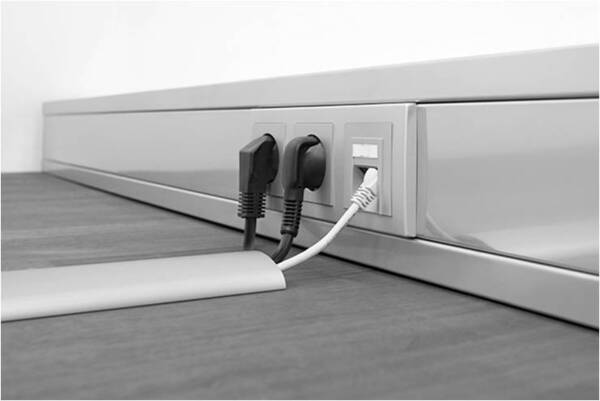

■ Кабель с двойной изоляцией из ПВХ можно закреплять на стену из несгораемого материала без дополнительной защиты. ■ По стенам из сгораемых материалов проводку можно прокладывать в коробах из ПВХ, плинтусах с кабель-каналом, гофрированных ПВХ-трубах, жестких ПВХ-трубах, металлорукавах, металлических трубах, на изоляторах. ■ Если кабель пересекается с трубопроводами отопления, водоснабжения, то на месте пересечения должен быть сделан просвет не менее 5 см. ■ При пересечении кабелей с газопроводами и трубопроводами горючих материалов должно быть сделано расстояние не менее 10 см. ■ Если рядом прокладываются силовые и кабели со слабым током (интернет, ТВ, телефония), нужно использовать кабель-каналы с разделительной перегородкой. ■ Кабель-каналы выглядят аккуратнее, если использовать заглушки, угловые элементы, Т-образные ответвления. ■ Если параллельно идет много кабелей, лучше использовать каналы увеличенного сечения. ■ С помощью адаптеров в кабель-канал увеличенного сечения можно устанавливать розетки и выключатели.

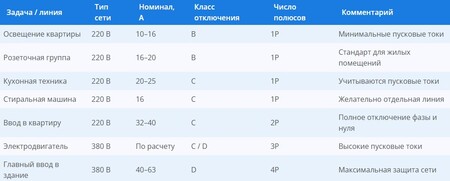

Разновидности и функции автоматических выключателей
Автоматические выключатели тока широко используются в электрических цепях, предохраняя их от короткого замыкания/перегрузок. При коротком замыкании существенно возрастает сила тока, проходящего сквозь электромагнитную катушку выключателя. Вместе с этим увеличивается действие магнитного поля, а это приводит к перемещению сердечника, переключающего рычаг свободного расщепления. В этом случае автомат отключается, предотвращая негативное воздействие перегрузок/короткого замыкания на электрическую цепь.
Автоматы защиты незаменимы как для бытовых щитов, так и для мощных электрических систем на крупных объектах. Сегодня ассортимент включает компактные модульные модели для домашнего применения и массивные блочные решения для промышленных нужд. Кроме них активно используются УЗО и дифавтоматы.

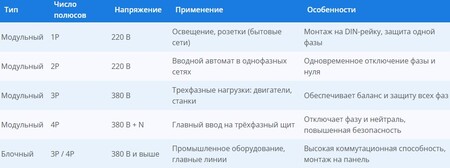

Различают автоматические выключатели: — модульные — стандартная толщина полюса составляет 17, 5 мм, а фиксируются они на DIN-рейку; — блочные — их установка производится на вертикальную поверхность либо панель с использованием винтов. В зависимости от числа полюсов выключатели бывают: 1Р — однополюсные — Выполняют функцию по защите электросетей переменного тока (максимум 220 В) от короткого замыкания/перегрузки. 2Р — двухполюсные — Рассчитаны на включение вручную, а также на ручное/автоматическое отключение потребителей электричества под нагрузкой. 3Р — трехполюсные — Предназначены для того, чтобы при аварийном режиме, скачках напряжения и коротком замыкании защитить осветительные, силовые и прочие электрические установки. Они используются в цепях переменного тока, характеризующихся трехфазной нагрузкой 4Р — четырехполюсные — Оберегают распределительные щиты, электроустановки и т. д. от перегрузок/короткого замыкания. Используются в качестве защитных автоматов отходящих линий и вводных автоматов на токи максимальной силой 63А.
ПРИМЕРНАЯ СХЕМА УСТАНОВКИ И СОЕДИНЕНИЯ ВНУТРИ ЭЛЕКТРОЩИТА:
1- основной автоматический выключатель; 2 — электросчётчик; 3 — УЗО (устройство защитного отключения); 4, 5 — планка контактов; 6, 7, 8, 9 — автоматы
СЛАБОТОЧНЫЕ РОЗЕТКИ

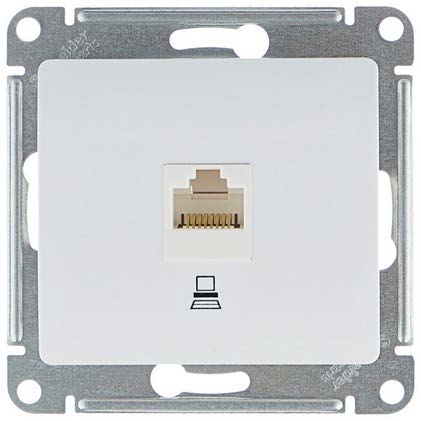

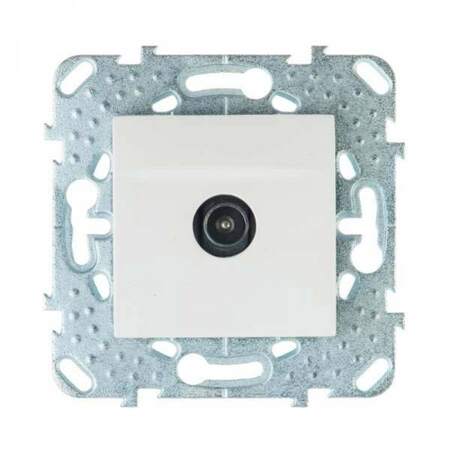

ИНТЕРНЕТ -РОЗЕТКА: — Телевизор — Роутер — Компьютер — Ноутбук (если требуется проводной интернет) — принтер ТВ-РОЗЕТКА

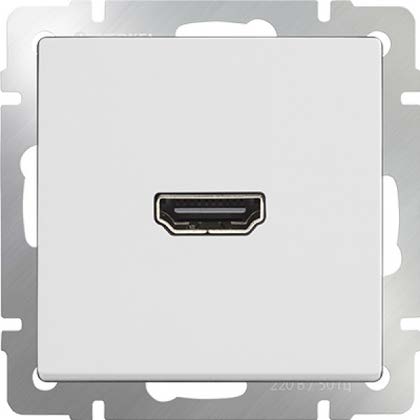

HDMI провод На этапе проекта можно предусмотреть зоны, где может потребоваться вывод HDMI канала. Этим видом провода соединяют устройство вывода видео-картинки (проектор, например) и зону, откуда будет происходить выдача (например, компьютер или ноутбук).

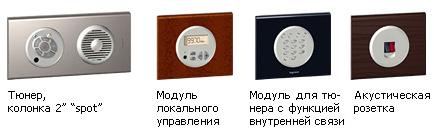

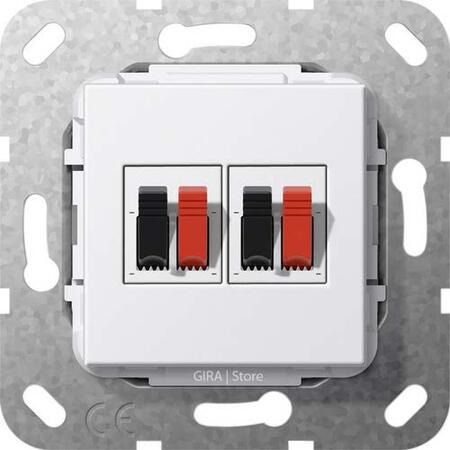

Аудио-провод соединяет устройство вывода аудио-розетки: (аудио-колонку) и зону, откуда будет распределяться подача звука.

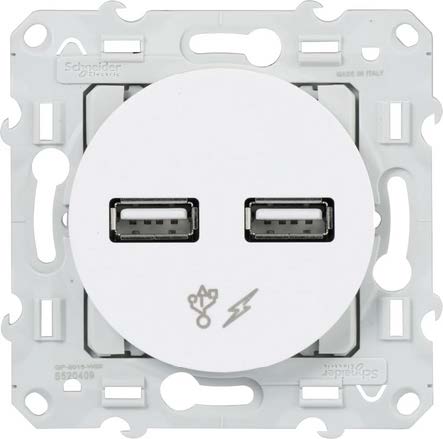

usb или type-C:
СХЕМА РАЗВОДКИ СЕТИ ИНТЕРНЕТ
Для небольших квартир, где число потребителей интернета не более 3 приборов можно применить простую систему разводки проводного интернета через WI-FI роутер. Для этого потребуется на этапе ремонта проложить интернет-провод от щита в парадной до розетки в квартире, где планируете размещение роутера (обычно это место недалеко от входа в квартиру — в шкафу, например) Также на этапе ремонта прокладываем интернет-провода от потребителей до розеток в зоне роутера При помощи интернет-розеток и роутера осуществляем подключение приборов к интернету проводным способом. При таком решении WI-FI роутер будет одновременно и раздавать вайфай, и проводить интернет по проводу до потребителей (ТВ, компьютер, ноутбук) При запросе на большое количество приборов, подключаемых к сети интернет проводным способом, применяют расключение через слаботочный щит. Для этого потребуется на этапе ремонта проложить интернет-провод от щита в парадной до слаботочного щита в квартире Также на этапе ремонта прокладываем интернет-провода от потребителей до слаботочного щита Раздаем интернет через маршрутизатор и разветвитель, который дает возможность качественно подключить больше приборов
ЧЕРЕЗ РОУТЕР
ЧЕРЕЗ СЛАБОТОЧНЫЙ ЩИТ

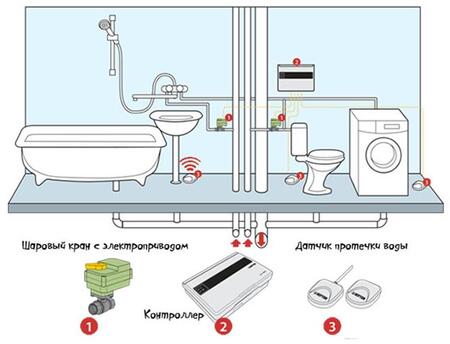

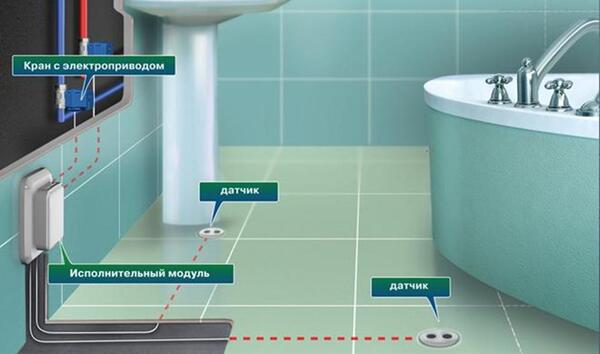

ДАТЧИКИ ПРОТЕЧЕК

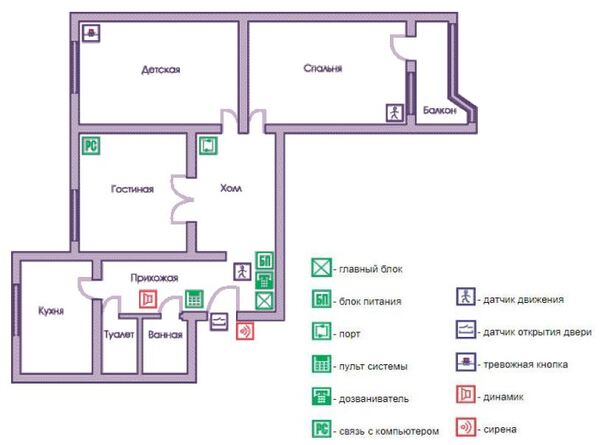

ДАТЧИКИ ДВИЖЕНИЯ
В подвалах, кладовках, гаражах, где обычно трудно найти выключатель. Тем более что в этих помещениях очень часто у человека заняты руки. — В проходных помещениях, где люди появляются часто, но недолго. Это: лестницы, подъезды, коридоры проходные помещения. — В местах, где включение света должно происходить заблаговременно, до появления там человека. Это: входные двери в подъезды, крыльцо дома, въезд в гараж Для комфорта датчики движения могут применяться в ванных комнатах и туалетах, причем они могут включать не только освещение, но и вытяжную вентиляцию. Датчики движения широко применяются в системах охранной сигнализации. По принципу действия датчики движения можно разделить на несколько групп: — Ультразвуковые датчики, которые используют для регистрации движения отраженные от объектов ультразвуковые волны — Микроволновые, которые применяют энергию электромагнитных волн высокой частоты — Инфракрасные датчики регистрируют движение по инфракрасному излучению, которое свойственно всем нагретым телам, в том числе и человеку
