MAGLINK: конструктор предметов из магнитных металлических модулей

Идея проекта — создать предмет, форма которого не закреплена раз и навсегда. Из одного набора можно собрать органайзер, подставку для украшений, тактильную игру-антистресс или интерьерную скульптуру, а затем разобрать конструкцию и использовать детали заново.Вместо нескольких самостоятельных предметов пользователь получает одну систему, которую можно адаптировать под свои задачи. Геометрия куба становится основой для свободного конструирования, а металлическая поверхность подчёркивает графичность и визуальную лёгкость объектов.

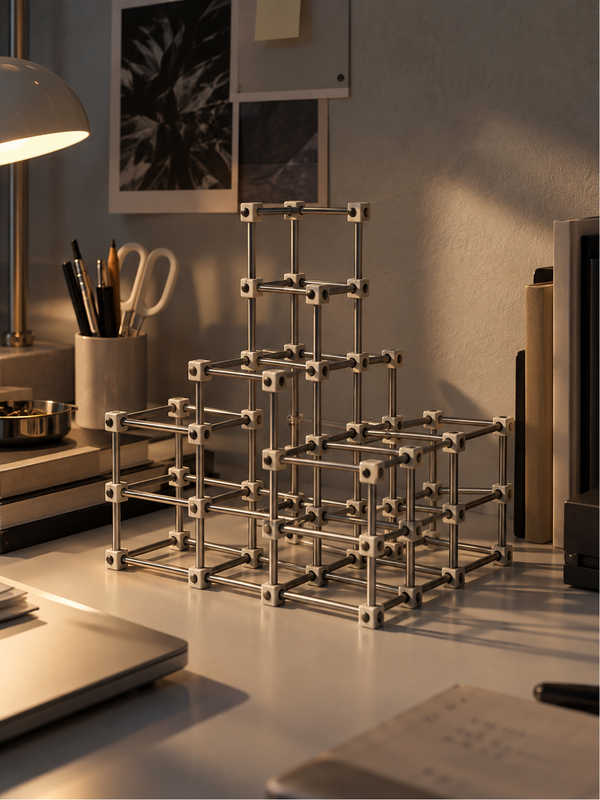

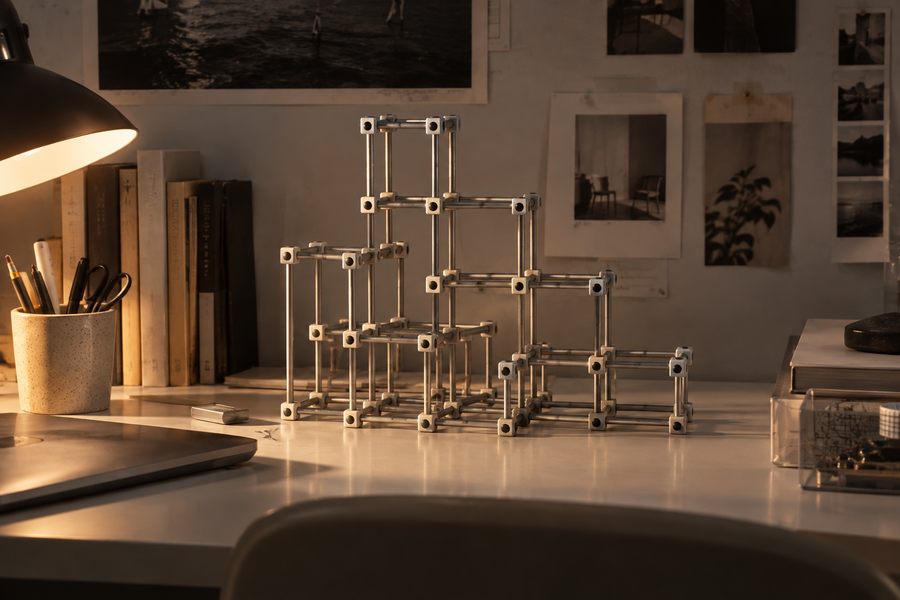

Главный предмет проекта — настольный органайзер для рабочего пространства. Он собирается из металлических каркасных модулей и предназначен для хранения ручек, карандашей, карточек и других небольших принадлежностей.Открытая конструкция позволяет видеть содержимое отделений, а возможность менять конфигурацию помогает адаптировать органайзер под разные сценарии использования.В отличие от предметов с фиксированными секциями, MAGLINK можно перестраивать без покупки нового изделия. Дополнительные съёмные элементы расширяют его функциональность, сохраняя общий принцип модульности.

Система состоит из металлических рёбер нескольких размеров и соединительных узлов с магнитными элементами.
Соединения обеспечивают быструю сборку и разборку без сложного инструмента. Геометрия узлов разработана таким образом, чтобы детали можно было многократно использовать в разных конфигурациях.

Игра-антистресс. Модули можно соединять и разъединять, собирая новые геометрические формы. Тактильное взаимодействие с металлическими элементами превращает конструирование в короткую творческую паузу.Ювелирная подставка. Из рёбер собирается открытая конструкция для размещения цепочек, браслетов и серёг. Вертикальные и горизонтальные элементы выполняют функцию держателей.Интерьерная скульптура. Модули объединяются в асимметричные композиции, которые можно размещать на столе или полке. В этом сценарии конструкция используется прежде всего как декоративный объект.

Для изготовления соединителей необходимо использовать 3D-печать. Металлические элементы нужно нарезать в размер, обработать кромки и выполнить финишную обработку поверхности.Конструкция магнитного узла обеспечивает точное положение деталей, устойчивость соединения и безопасное удержание магнитов.

Формат и размеры
— Размер одного модуля: 40 × 40 × 40 мм.
— Конфигурация: 8 кубических модулей, расположенных в 4 столбца и 2 ряда.
— Габариты CAD-сборки: приблизительно 172 × 82 × 46 мм.
— Предельный размер для сдачи: 280 × 180 × 70 мм.Материалы и отделка
— Каркас: нержавеющая сталь AISI 304.
— Соединительные узлы: PETG, изготовленный методом 3D-печати.
— Магнитные элементы: неодимовые магниты.
— Финишная обработка металла: шлифованная поверхность.
— Цвет пластиковых деталей: нейтральный, например молочный или графитовый.Состав комплекта
— 96 металлических стержней.
— 64 угловых соединительных узла.
— 40 магнитных соединительных клипс.
— 80 неодимовых магнитов.
— 192 стальные вставки.
— Комплект разделителей для упаковки.Конструкция и сборка
Стержни соединяются через угловые узлы, образуя кубические каркасы. Магнитные клипсы позволяют объединять отдельные модули и менять конфигурацию органайзера без постоянного склеивания деталей.Упаковка

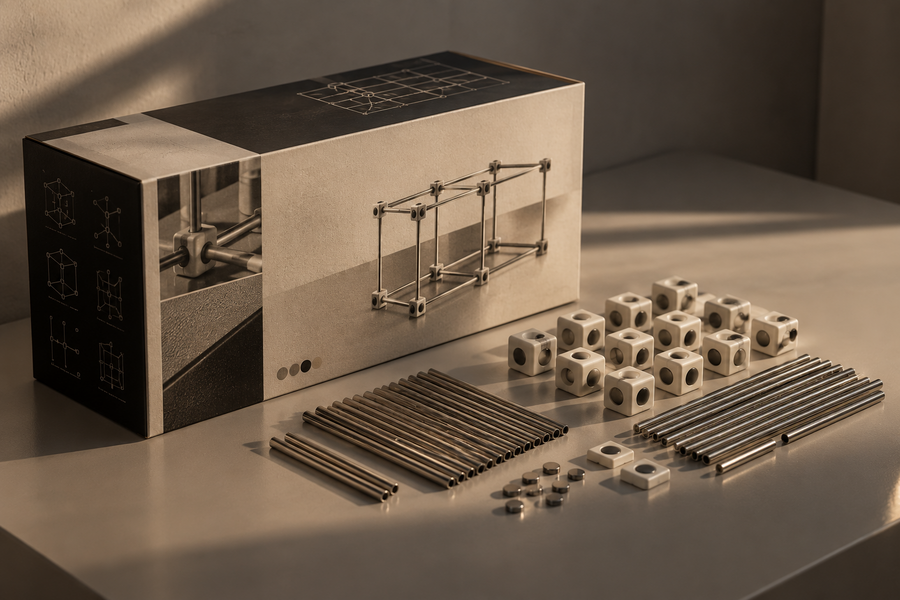

Весь комплект проектируется для размещения в коробке с внутренними размерами 300 × 200 × 80 мм. Схема размещения деталей подготовлена.

Состав комплекта:
— 3D-модель изделия в формате STL.
— Редактируемые исходники моделей в формате OpenSCAD (SCAD).
— Технический чертёж с размерами деталей.
— Спецификация компонентов и ведомость материалов (BOM).
— Таблица размеров и карта резки металлических стержней.
— Схема размещения деталей в упаковке.
— PDF-документ с техническими характеристиками и инструкцией по сборке.
— Файлы визуализации и производственные материалы проекта.
