Основой исследовательской работы стала техническая задача, возникшая в процессе работы над дипломным проектом. Для одного из главных персонажей будущего короткометражного анимационного фильма, — Звездочки, — было необходимо разработать эффект стилизованного пламени, напоминающего прическу героини.
Цель данного визуального исследования — рассмотреть примеры создания стилизованного эффекта огня в анимационных фильмах, и, проанализировав процесс их разработки, определить перечень инструментов, необходимых для достижения желаемого результата
Несколько глав книги посвящены подробному описанию авторского сетапа создания эффекта и рассматривают различные инструменты Houdini и Unreal Engine.
I. Требования к эффекту
— определение желаемого результата
Пламя должно состоять из отдельных ленточек, напоминающих и пряди волос, и всполохи огня одновременно. Длина лент должна плавно увеличиваться от линии роста волос к макушке. Для сходства с огнем также важно добавить плавное изменение оттенка и степени прозрачности геометрии, подобно тому, как цвет пламени определяется его температурой. Помимо этого, важно обратить внимание и на характер движения отдельных всполохов. На концах ленточек колебания должны быть более интенсивными, чем у их основания.
Эскизы дизайна персонажа (авторы — Веероя Лиина, Абдурагимова Айшат)
II. Подготовка к созданию эффекта
— экспорт 3Д-модели и анимаций персонажа

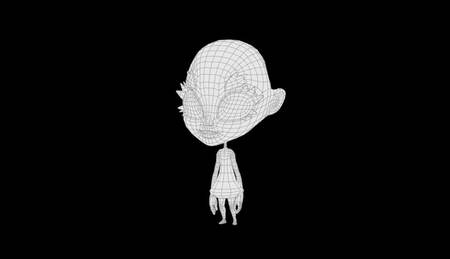

Для работы над эффектом была создана упрощенная трехмерная модель персонажа, повторяющая основные пропорции и формы, изображенные на концепт-артах. Для этой модели так же было добавлено несколько готовых анимаций, позволяющих определить корректность работы эффекта при движении и перемещении в пространстве персонажа.

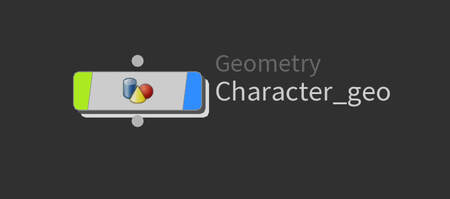

Для начала работы создадим новую Geometry-ноду в Houdini. В ней будет храниться геометрия персонажа. Внутри geo-контейнера добавим ноду «FBX Character Import». В строке «FBX File» укажем путь к статичной геометрии, а в «Animation FBX File» — путь к аналогичной 3д-модели с ранее созданной анимацией.
Для того чтобы персонаж начал двигаться, необходимо добавить ноду «Bone Deform».
Для удобства работы можно зациклить имеющуюся анимацию.
Для работы с грумингом персонажа также потребуется статичная версия геометрии в Т-позе. Для этого добавим null к первому выходу ноды «FBX Character Import», переименуем его в «GEO_rest» (использование заглавных букв в названии поможет быстрее находить необходимую геометрию).

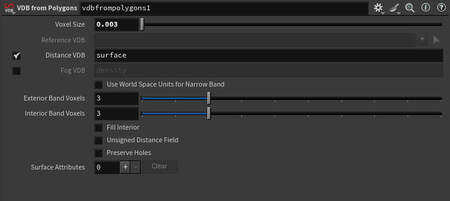

Помимо статичной позы для дальнейшей работы также потребуется vdb для отработки коллизий. После null’а добавим ноду «VDB From Polygons».
Модель персонажа готова к дальнейшей работе, можно переходить к созданию основного эффекта
гиф с бегущей Звездой для перебивки
